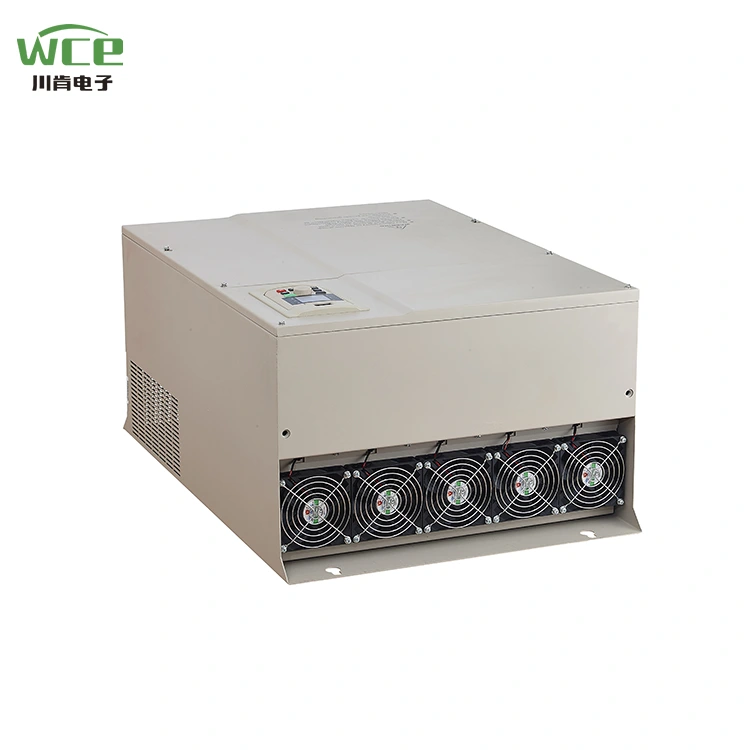

90 kW VFD AC -Laufwerk für Brecher

Die SCK300 -Serie von WCE ist ein vielseitiger, vielseitiger Frequenzwandler, der für die industrielle Automatisierung ausgelegt ist und in Lüftern, Pumpen, Förderbändern, Brechern und anderen Geräten häufig verwendet wird. Sein Kern verwendet fortschrittliche Vektorkontrolltechnologie und hat die Eigenschaften einer hohen Präzisionsgeschwindigkeitsregulierung, Energieeinsparung, hoher Effizienz und stabiler Betrieb, um den Bedürfnissen verschiedener industrieller Szenarien gerecht zu werden. Darüber hinaus kann der SCK300 durch Upgrade der Steuerbranche auf den SCK350 aufgerüstet werden. Danach können Expansionskarten hinzugefügt und auf Geräte wie Krane angewendet werden.

Produktparameter (Spezifikation)

Produktfunktion

● E/A -Funktionen

◆ Eingangsspannungsbereich: 220 V/380 V/660 V ± 15%

◆ Eingangsfrequenzbereich: 47 ~ 63Hz

◆ Ausgangsspannungsbereich: 0 ~ Eingangsspannung mit Nennspannung

Ausgangsfrequenzbereich: 0 ~ 400 Hz

● periphere Schnittstellenfunktionen

◆ Programmierbare digitale Eingabe: 8 Eingabe

◆ Programmierbar analoge Eingabe: AI1: 0 ~ 10 V Eingang, AI2: 0 ~ 10 V oder 0 ~ 20 mA Eingang

◆ Open Collector Output: 1 Ausgabe

◆ Relaisausgabe: 2 Ausgänge

◆ Analogausgang: 2 Ausgänge, 0/4 ~ 20 mA bzw. 0 ~ 10 V

● Technische Leistungsmerkmale

◆ Steuermodus: Keine PG -Vektorsteuerung, V/F -Steuerung, Drehmomentsteuerung.

◆ Überlastkapazität: 150% der Strom 60er Jahre; 180% bewertete Strom 10s

◆ Startdrehmoment: Keine PG -Vektorkontrolle: 0,5 Hz/150% (SVC)

◆ Geschwindigkeitsverhältnis: Keine PG -Vektorsteuerung: 1: 100

● Funktionale Merkmale

◆ Frequenzeinstellungsmodus: Digitale Einstellung, analoge Einstellung, serielle Kommunikationseinstellung, Mehrgang, PID-Einstellung usw.

◆ PID -Steuerungsfunktion

◆ Multi-Gang-Steuerfunktion: 16 Geschwindigkeitskontrolle

◆ Schwungfrequenzsteuerungsfunktion

◆ Instantane Stromausfälle, ohne die Funktion zu stoppen

◆ Quick/Jog-Schlüsselfunktion: Multifunktions-Verknüpfungsschlüssel von Benutzern frei definiert

◆ Automatische Spannungseinstellungsfunktion: Wenn sich die Stromnetzspannung ändert, kann die Ausgangsspannung automatisch konstant bleiben

U

Produktanwendung

Produkte können in Metallurgie- und Chemikalienindustrie, Kompressoren, Kranen und Anlässen der Stadttechnik verwendet werden.

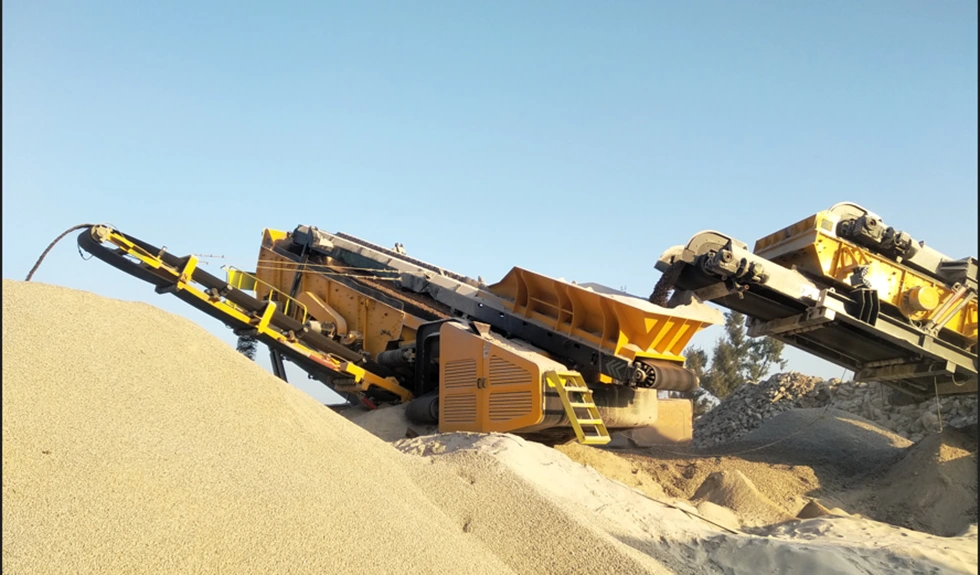

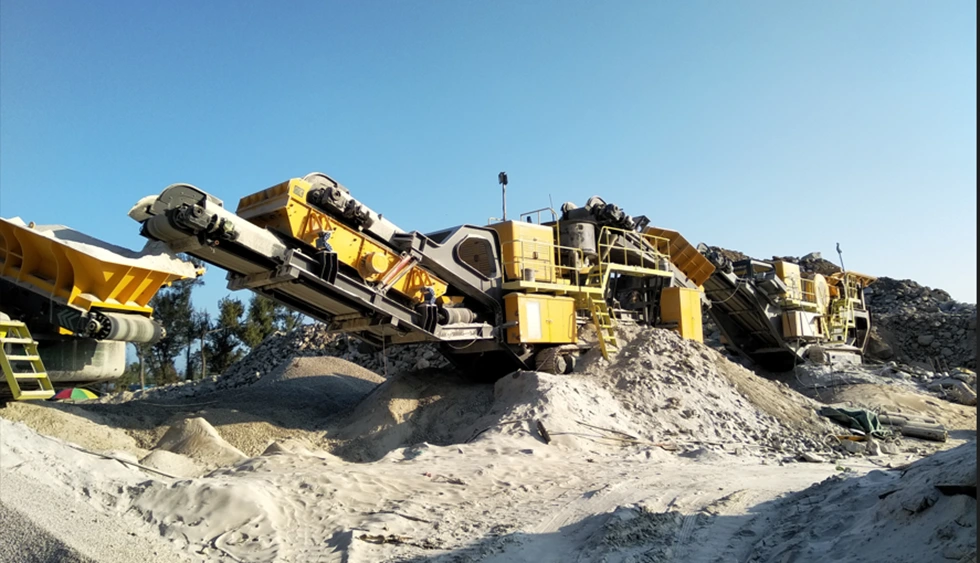

Brecher, Sortieren von Steinen verschiedener Größen.

VFD wird in der Brecherindustrie weit verbreitet. Es kann im Impact Crusher, Kieferbrecher, Kegelbrecher, Hammerschleifer usw. verwendet werden. Kann im Hochleistungswirt verwendet werden, reduzieren den Startstrom, die Geschwindigkeit des Brechers, wenn die Geschwindigkeit reduziert wird, kann aber auch etwa 50%einsparen. Der im Brecher verwendete Frequenzwandler kann die mechanische Auswirkungen verringern und die Lebensdauer der Geräte verlängern.

Feldbewässerung

Bei der landwirtschaftlichen Bewässerung ist VFD für die Wasserversorgung mit konstanter Druck nahezu Standard. Zunächst kann die VFD beim Starten der Pumpe die Betriebsfrequenz allmählich erhöhen, so dass die Pumpe langsam laufen kann, so dass das Wasser nicht zu viel Einfluss auf die Pipeline hat. Die VFD kann dann in Verbindung mit einer Ferndruckmesser oder einem Drucksensor verwendet werden, um den Druck in unseren Rohren auszugleichen. Schließlich kann die VFD die Druckschutzpipeline steuern, aber auch durch eigene Überlastung, Unterlast, Überdruck und Unterdruckschutz, um die Schädigung der Pumpe zu verringern.

Zwei Anzeigemodi sind verfügbar:

1.LCD -Display: Mit chinesischer und englischer Anzeige können Sie auch russische, portugiesische, spanische, persische und andere Sprachen anpassen.

2.LED -Display: Herkömmliches digitales Rohrdisplay, doppelte Zeilenanzeige, gleichzeitig zwei Datensätze beobachten.

Das VFD -Volumen ist eine große Struktur, größere Kühler und Produktnutzungsrate, kann normalerweise in heißer Umgebung wie tropisch funktionieren.

Verschiedene Arten von Eingangs- und Ausgangsmodi können angepasst werden:

1,3p 380 V Eingang in 3p 380 V Ausgang.

2. 3p220V Eingang in 3p220V Ausgang.

3. 3P660V Eingang in 3p660V Ausgang.

4. 1P220V Eingang in 3p 380 V Ausgang.

5. 1P220V Eingang in 3p220V Ausgang.

Mit der Geschwindigkeits -Tracking -Funktion kann es besser doppelt starten.

Es wird mit Modbus RTU -Kommunikation geliefert und kann auch Modbus TCP, PRPFIBUS und Profinet durch Hinzufügen von Erweiterungskarten implementieren.

VFD -Schaltplan.
