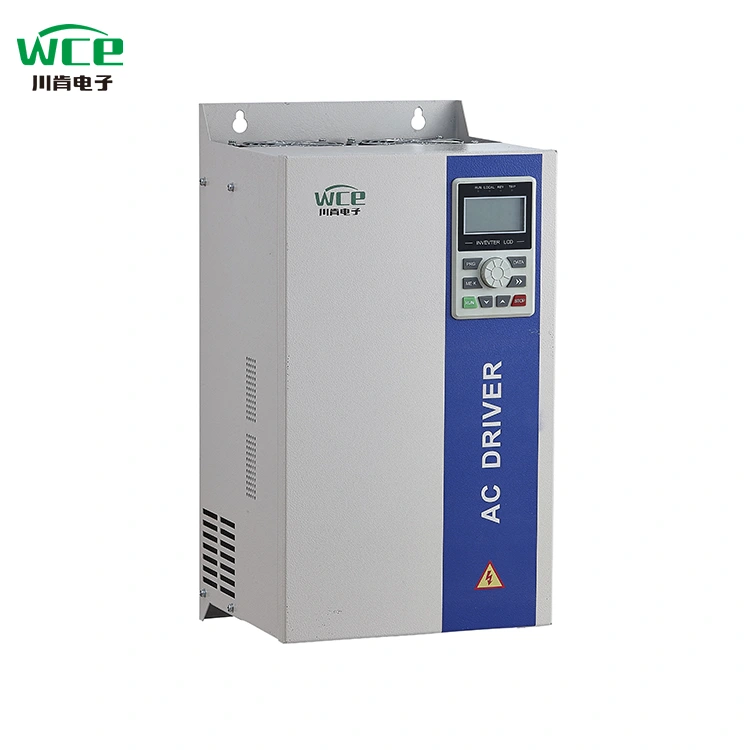

VFD -Wechselstromantrieb für Förderband

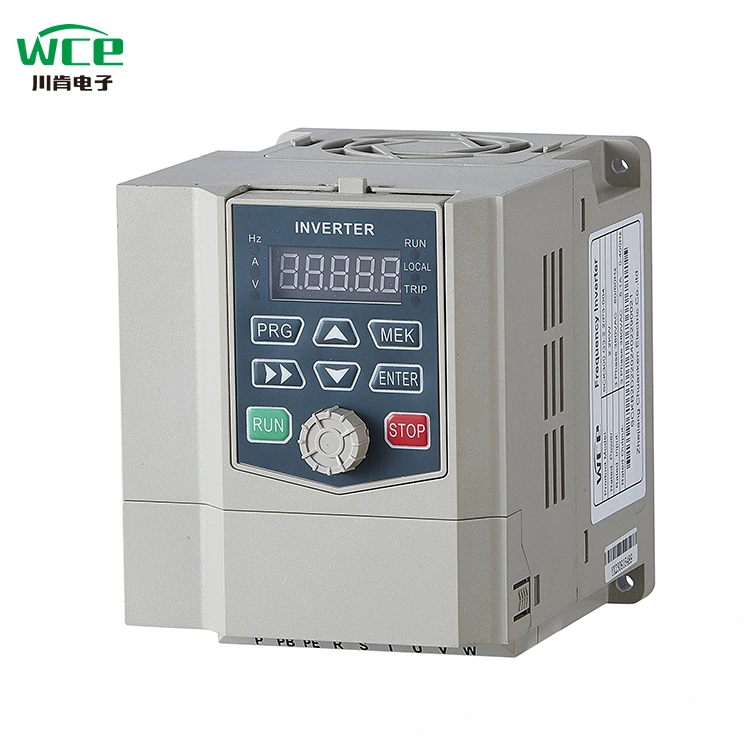

Die Laufwerke der SCK300-Serie von WCE sind leistungsstarke, multifunktionale Laufwerke für die industrielle Automatisierung, die in Lüftern, Pumpen, Förderbanden, Brechern und anderen Geräten häufig verwendet wird. Der Kern verwendet fortschrittliche Vektorkontrolltechnologie, die die Merkmale der Hochgeschwindigkeitsregulierung, Energieeinsparung und hoher Effizienz, stabiler Betrieb usw. aufweist und die Bedürfnisse verschiedener industrieller Szenarien erfüllen kann. Wir haben auch kundenspezifische Lösungen für Wechselrichterkabinen für mobile Brecher erstellt, die an vielen Orten im ganzen Land perfekt funktionieren.

Produktparameter (Spezifikation)

Produktfunktion

● E/A -Funktionen

◆ Eingangsspannungsbereich: 220 V/380 V/660 V ± 15%

◆ Eingangsfrequenzbereich: 47 ~ 63Hz

◆ Ausgangsspannungsbereich: 0 ~ Eingangsspannung mit Nennspannung

Ausgangsfrequenzbereich: 0 ~ 400 Hz

● Funktionale Merkmale

◆ Frequenzeinstellungsmodus: Digitale Einstellung, analoge Einstellung, serielle Kommunikationseinstellung, Mehrgang, PID-Einstellung usw.

◆ PID -Steuerungsfunktion

◆ Multi-Gang-Steuerfunktion: 16 Geschwindigkeitskontrolle

◆ Schwungfrequenzsteuerungsfunktion

◆ Instantane Stromausfälle, ohne die Funktion zu stoppen

◆ Quick/Jog-Schlüsselfunktion: Multifunktions-Verknüpfungsschlüssel von Benutzern frei definiert

◆ Automatische Spannungseinstellungsfunktion: Wenn sich die Stromnetzspannung ändert, kann die Ausgangsspannung automatisch konstant bleiben

U

● periphere Schnittstellenfunktionen

◆ Programmierbare digitale Eingabe: 8 Eingabe

◆ Programmierbar analoge Eingabe: AI1: 0 ~ 10 V Eingang, AI2: 0 ~ 10 V oder 0 ~ 20 mA Eingang

◆ Open Collector Output: 1 Ausgabe

◆ Relaisausgabe: 2 Ausgänge

◆ Analogausgang: 2 Ausgänge, 0/4 ~ 20 mA bzw. 0 ~ 10 V

● Technische Leistungsmerkmale

◆ Steuermodus: Keine PG -Vektorsteuerung, V/F -Steuerung, Drehmomentsteuerung.

◆ Überlastkapazität: 150% der Strom 60er Jahre; 180% bewertete Strom 10s

◆ Startdrehmoment: Keine PG -Vektorkontrolle: 0,5 Hz/150% (SVC)

◆ Geschwindigkeitsverhältnis: Keine PG -Vektorsteuerung: 1: 100

Produktanwendung

Produkte können in Bergbau, Lüfter, Pumpen, neue Energieausrüstung und andere Anlässe verwendet werden.

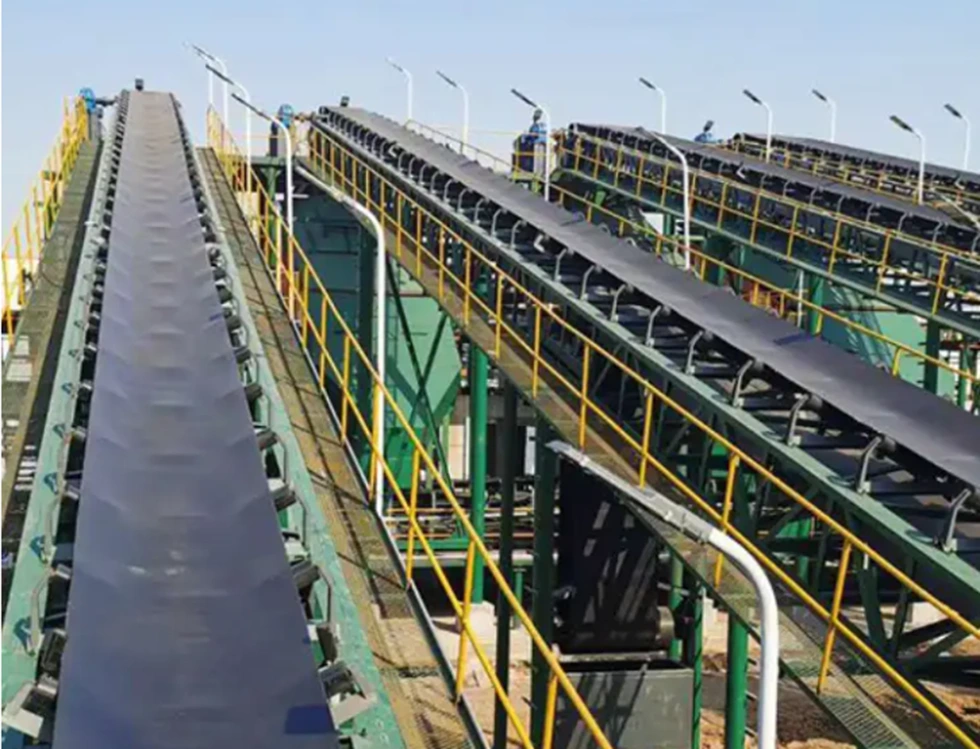

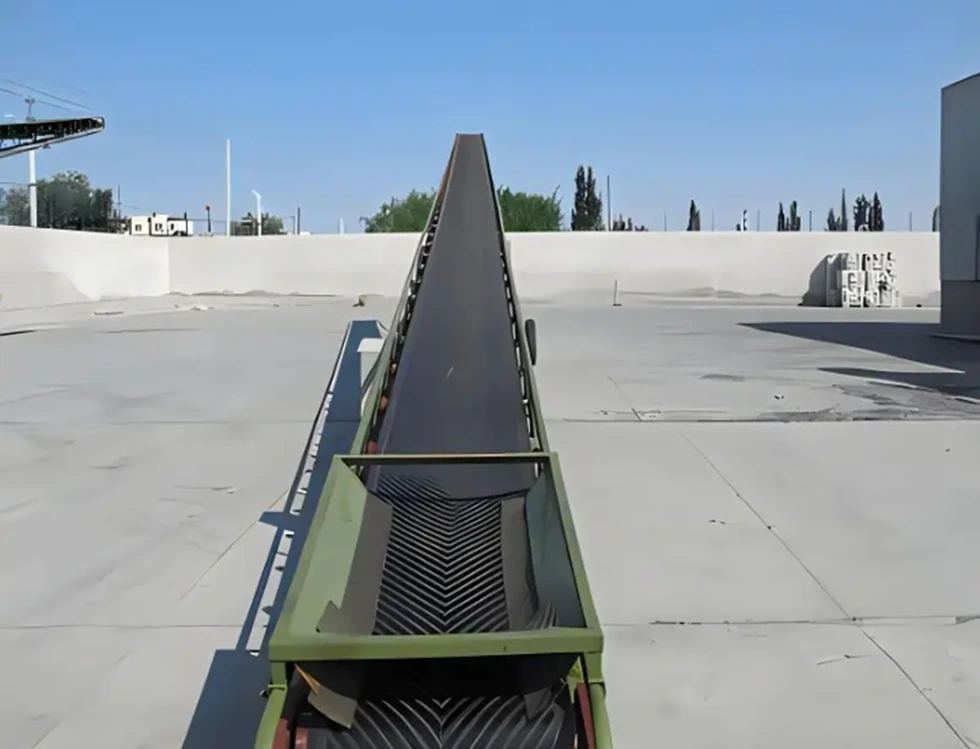

Förderband, transportieren Waren

Die Anwendung des Frequenzwandlers im Fördersystem ist eine der Schlüsseltechnologien, um eine effiziente und genaue Materialübertragung und Sortierung zu erreichen

1. Multi-Geschwindigkeitsmaterialübertragung

Szenario: Übertragen Sie Pakete mit verschiedenen Größen/Gewichten in einem Logistiklager

Realisiert:

Mehrere Sätze von Geschwindigkeitsparametern (z. B. 30 Hz/50 Hz/80 Hz) werden voreingestellt und von SPS oder HMI umgeschaltet.

In Kombination mit dem photoelektrischen Sensor, um die Packungsgröße zu erkennen, entspricht automatisch der Geschwindigkeit (große Anti-Rutsch-Rutsch-Schlupf-Effizienz mit niedrigem Geschwindigkeit).

2. präzise Positionierung und Sortierung

Szenario: Das Express -Sortierzentrum leitet Pakete nach Ziel ab

Realisiert:

Encoder-Feedback + Wechselrichter mit geschlossener Schleife und Positionierungsgenauigkeit bis zu ± 1 mm.

Wenn das Paket am Sortieranschluss ankommt, führt der Wechselrichter einen festen Stopp (DC -Bremsung + Null -Geschwindigkeits -Schwebe) in Verbindung mit der Druckstab/Roboterarmwirkung durch.

3.. Synchrone kollaborative Kontrolle

Szenario: Multi-Segment-Förderbelt Relaisübertragung

Realisiert:

Master/Slave -Steuermodus: Der Master -Frequenzwandler sendet Frequenzanweisungen, und die Slave -Maschine folgt synchron über Modbus/Canopen.

Kaskadensteuerung: Der hintere Förderer ist 5% schneller als die Vorderseite und vermeidet die Ansammlung von Gegenständen.

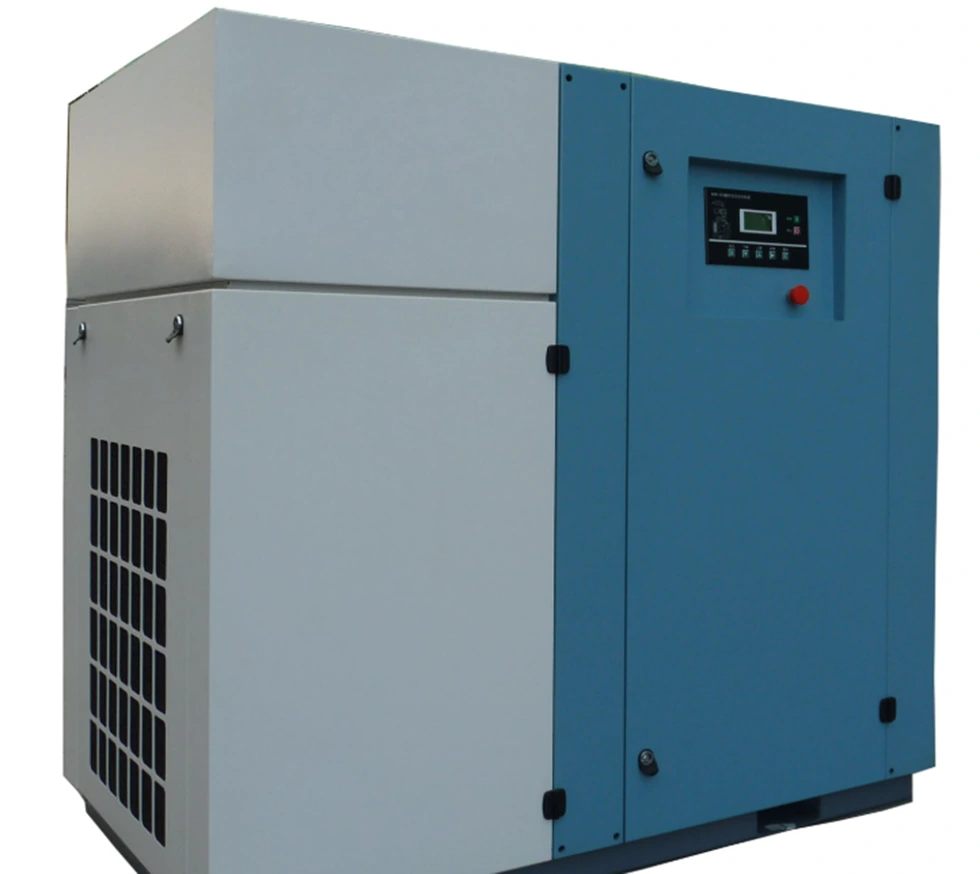

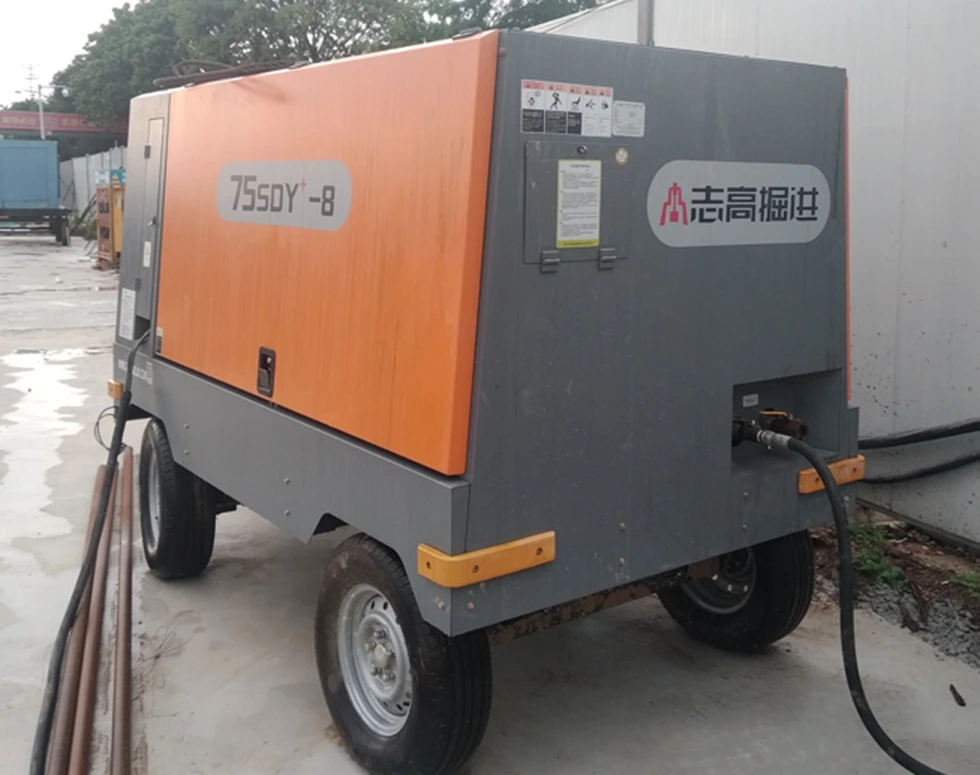

Luftkompressor

Luftkompressorwechselrichter ist ein spezieller Wechselrichter, der auf alle Arten von Luftkompressoren zugeschnitten ist. Die variable Frequenzumwandlung des Luftkompressors kann den Gasversorgungsdruck stabil machen. Durch den Druckregler kann der Luftkompressor unter dem festgelegten Druckwert weiter funktionieren, der Druck stabil und zuverlässig und der Druck kann jederzeit einstellbar und einstellbar sein. Der Motor zur Erzielung von Softstarts, dem Lebens- und Wartungszyklus des Kompressorlebens wird stark erweitert. Das Abgasvolumen des Luftkompressors wird durch die Geschwindigkeit des Luftkompressors gesteuert, die Luftventilplatte im Zylinder wird nicht mehr wiederholt geöffnet und geschlossen, und die Arbeitsbedingungen wie der Ventilsitz und die Feder werden erheblich verbessert, wodurch der scharfe Fluss und die Auswirkungen von hoher Temperatur und Hochdruckgas und die Wartungsarbeiten reduziert werden.

LCD zeigt mehrere Sprachtext und Grafiken an, LED -Anzeigezahlen, intuitiver, entsprechend Ihren Vorlieben

Das VFD -Volumen ist eine große Struktur, größere Kühler und Produktnutzungsrate, kann normalerweise in heißer Umgebung wie tropisch funktionieren.

Verschiedene Arten von Eingangs- und Ausgangsmodi können angepasst werden:

1,3p 380 V Eingang in 3p 380 V Ausgang.

2. 3p220V Eingang in 3p220V Ausgang.

3. 3P660V Eingang in 3p660V Ausgang.

4. 1P220V Eingang in 3p 380 V Ausgang.

5. 1P220V Eingang in 3p220V Ausgang.

Mit der Geschwindigkeits -Tracking -Funktion kann es besser doppelt starten.

Es wird mit Modbus RTU -Kommunikation geliefert und kann auch Modbus TCP, PRPFIBUS und Profinet durch Hinzufügen von Erweiterungskarten implementieren.

VFD -Schaltplan
