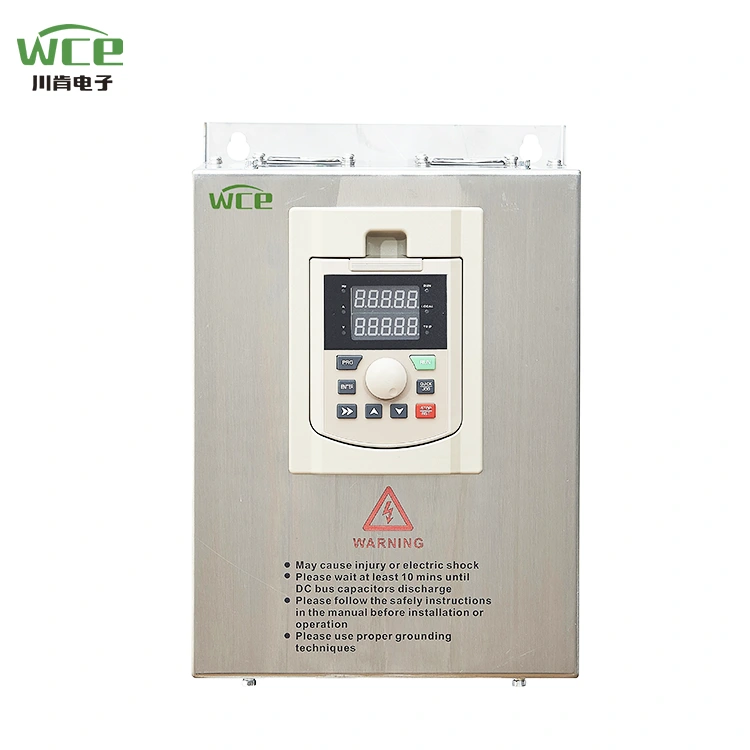

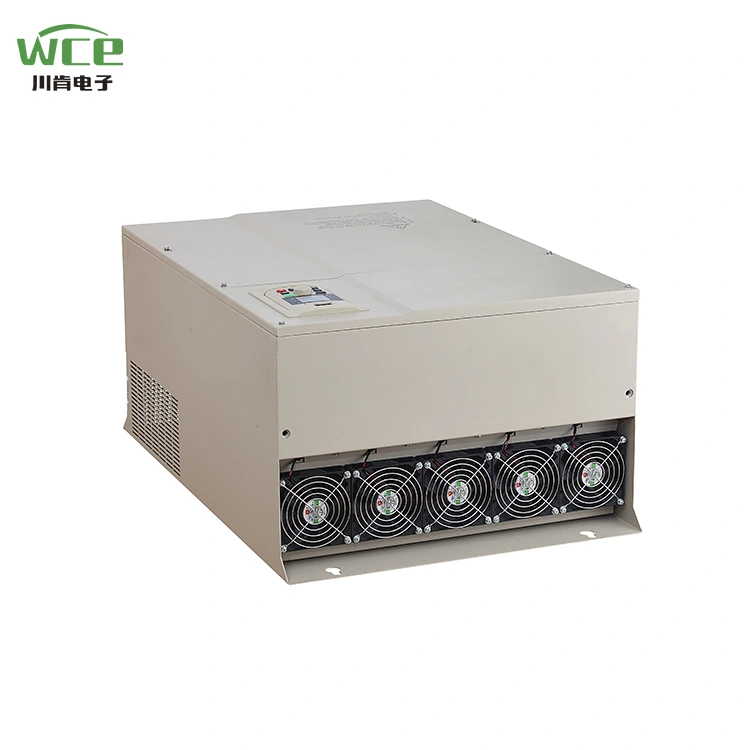

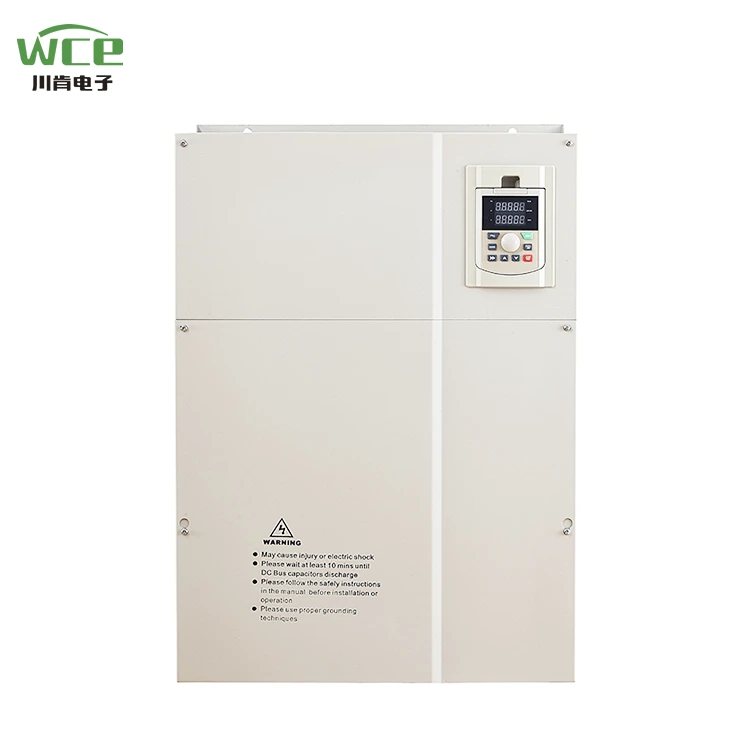

VFD -Wechselstromantrieb für Pumpe

Die Laufwerke der SCK300-Serie von WCE sind leistungsstarke, multifunktionale Laufwerke für die industrielle Automatisierung, die in Lüftern, Pumpen, Förderbanden, Brechern und anderen Geräten häufig verwendet wird. Der Kern verwendet fortschrittliche Vektorkontrolltechnologie, die die Merkmale der Hochgeschwindigkeitsregulierung, Energieeinsparung und hoher Effizienz, stabiler Betrieb usw. aufweist und die Bedürfnisse verschiedener industrieller Szenarien erfüllen kann. Wir haben auch kundenspezifische Lösungen für Wechselrichterkabinen für mobile Brecher erstellt, die an vielen Orten im ganzen Land perfekt funktionieren.

Produktparameter (Spezifikation)

Produktfunktion

● E/A -Funktionen

◆ Eingangsspannungsbereich: 220 V/380 V/660 V ± 15%

◆ Eingangsfrequenzbereich: 47 ~ 63Hz

◆ Ausgangsspannungsbereich: 0 ~ Eingangsspannung mit Nennspannung

Ausgangsfrequenzbereich: 0 ~ 400 Hz

● Funktionale Merkmale

◆ Frequenzeinstellungsmodus: Digitale Einstellung, analoge Einstellung, serielle Kommunikationseinstellung, Mehrgang, PID-Einstellung usw.

◆ PID -Steuerungsfunktion

◆ Multi-Gang-Steuerfunktion: 16 Geschwindigkeitskontrolle

◆ Schwungfrequenzsteuerungsfunktion

◆ Instantane Stromausfälle, ohne die Funktion zu stoppen

◆ Quick/Jog-Schlüsselfunktion: Multifunktions-Verknüpfungsschlüssel von Benutzern frei definiert

◆ Automatische Spannungseinstellungsfunktion: Wenn sich die Stromnetzspannung ändert, kann die Ausgangsspannung automatisch konstant bleiben

U

● periphere Schnittstellenfunktionen

◆ Programmierbare digitale Eingabe: 8 Eingabe

◆ Programmierbar analoge Eingabe: AI1: 0 ~ 10 V Eingang, AI2: 0 ~ 10 V oder 0 ~ 20 mA Eingang

◆ Open Collector Output: 1 Ausgabe

◆ Relaisausgabe: 2 Ausgänge

◆ Analogausgang: 2 Ausgänge, 0/4 ~ 20 mA bzw. 0 ~ 10 V

● Technische Leistungsmerkmale

◆ Steuermodus: Keine PG -Vektorsteuerung, V/F -Steuerung, Drehmomentsteuerung.

◆ Überlastkapazität: 150% der Strom 60er Jahre; 180% bewertete Strom 10s

◆ Startdrehmoment: Keine PG -Vektorkontrolle: 0,5 Hz/150% (SVC)

◆ Geschwindigkeitsverhältnis: Keine PG -Vektorsteuerung: 1: 100

Produktanwendung

Produkte können in Bergbau, Lüfter, Pumpen, neue Energieausrüstung und andere Anlässe verwendet werden.

Feldbewässerung

Bei der landwirtschaftlichen Bewässerung ist VFD für die Wasserversorgung mit konstanter Druck nahezu Standard. Zunächst kann die VFD beim Starten der Pumpe die Betriebsfrequenz allmählich erhöhen, so dass die Pumpe langsam laufen kann, so dass das Wasser nicht zu viel Einfluss auf die Pipeline hat. Die VFD kann dann in Verbindung mit einer Ferndruckmesser oder einem Drucksensor verwendet werden, um den Druck in unseren Rohren auszugleichen. Schließlich kann die VFD die Druckschutzpipeline steuern, aber auch durch eigene Überlastung, Unterlast, Überdruck und Unterdruckschutz, um die Schädigung der Pumpe zu verringern.

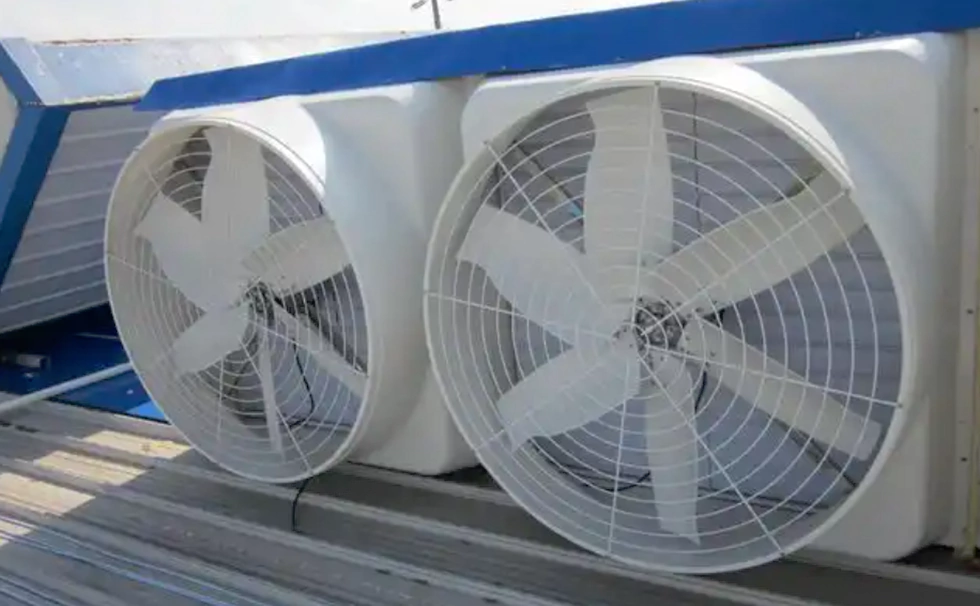

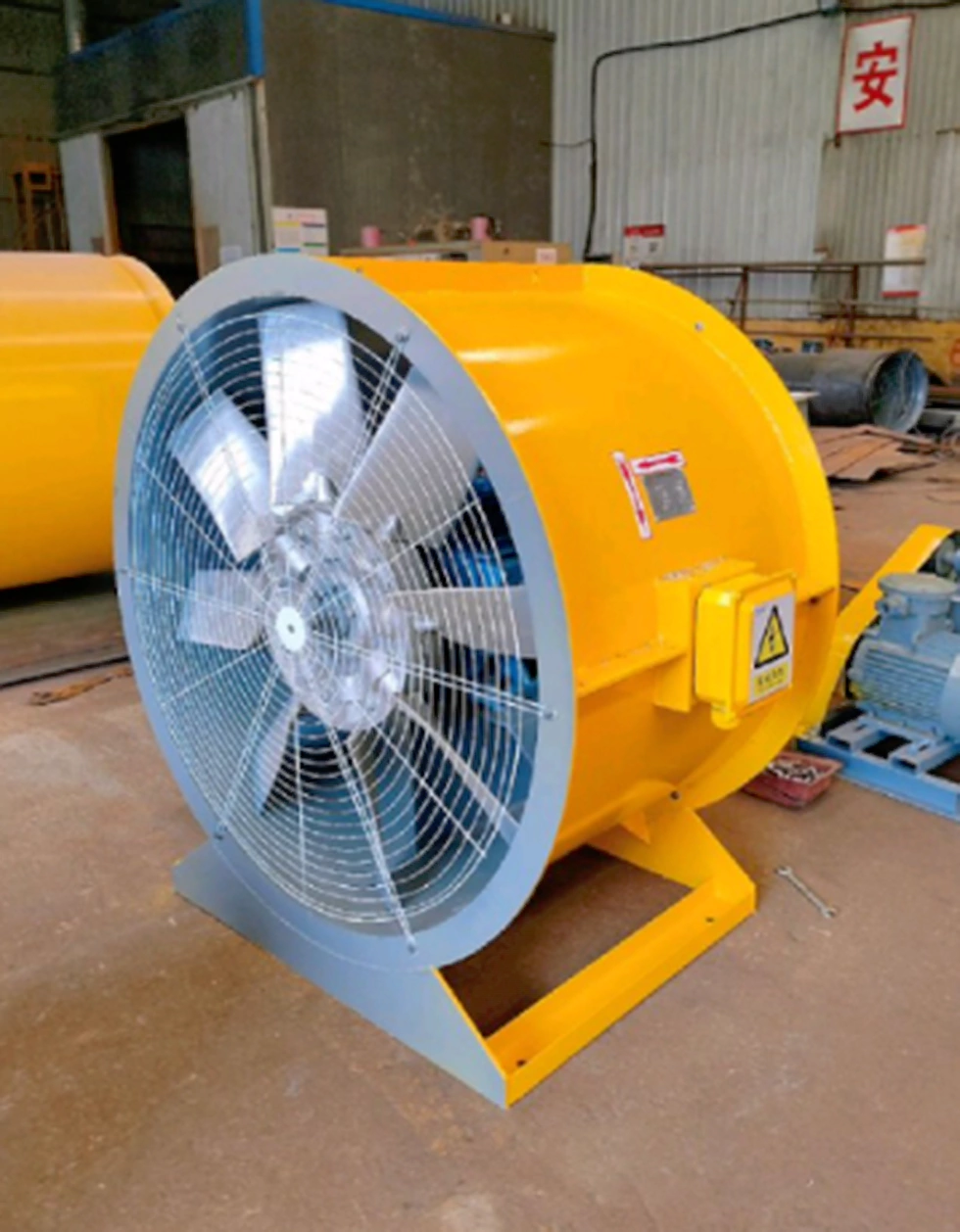

Fans

Die Anwendung des Frequenzwandlers im Gebiet der Lüfter reduziert nicht nur den Energieverbrauch stark, sondern verbessert auch die Genauigkeit und Automatisierungsstufe durch intelligente Kontrolle. Die SCK300 -Serie von WCE mit ihren hohen Kompatibilitäts- und Energiesparalgorithmen kann die vielfältigen Bedürfnisse kleiner Beatmungsgeräte an große Industriefans decken und Unternehmen helfen, umweltfreundliche und effiziente Produktion zu erzielen.

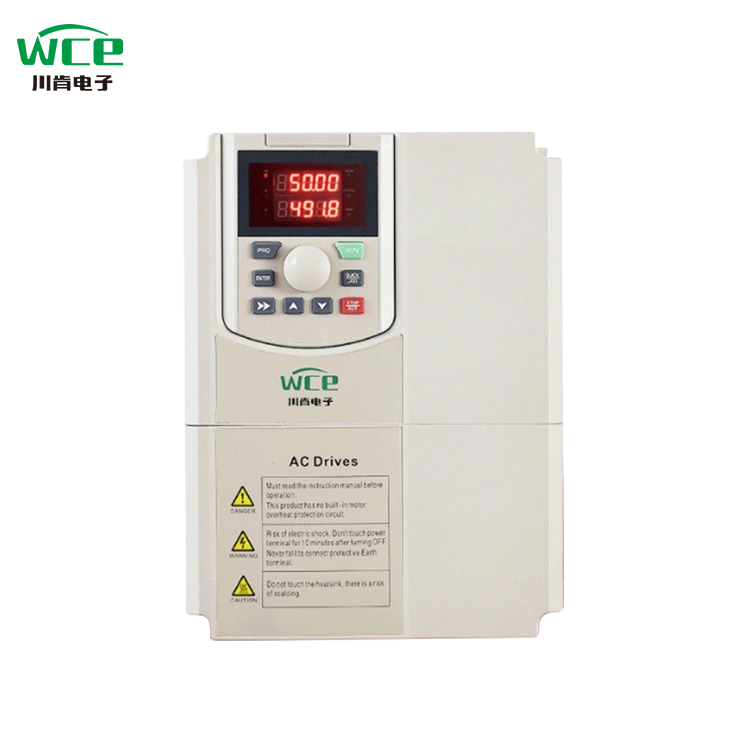

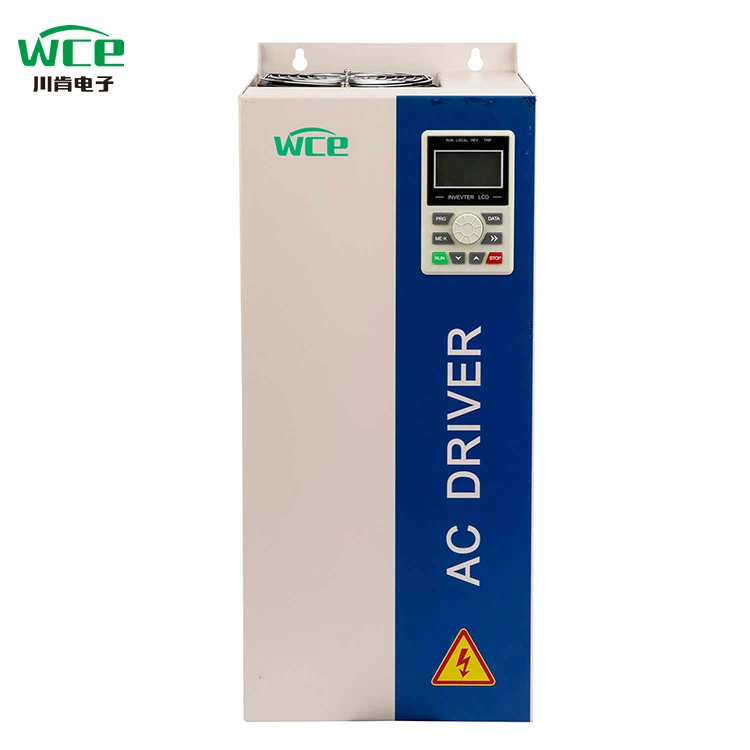

LCD zeigt mehrere Sprachtext und Grafiken an, LED -Anzeigezahlen, intuitiver, entsprechend Ihren Vorlieben

Das VFD -Volumen ist eine große Struktur, größere Kühler und Produktnutzungsrate, kann normalerweise in heißer Umgebung wie tropisch funktionieren.

Verschiedene Arten von Eingangs- und Ausgangsmodi können angepasst werden:

1,3p 380 V Eingang in 3p 380 V Ausgang.

2. 3p220V Eingang in 3p220V Ausgang.

3. 3P660V Eingang in 3p660V Ausgang.

4. 1P220V Eingang in 3p 380 V Ausgang.

5. 1P220V Eingang in 3p220V Ausgang.

Mit der Geschwindigkeits -Tracking -Funktion kann es besser doppelt starten.

Es wird mit Modbus RTU -Kommunikation geliefert und kann auch Modbus TCP, PRPFIBUS und Profinet durch Hinzufügen von Erweiterungskarten implementieren.

VFD -Schaltplan.
