Einfache Fehlerbehebung bei VFD - IGBT 、 Gleichrichterbrücke

Warnung:

Vor der Messung ist es erforderlich, sicherzustellen, dass die VFD ausgeschaltet wird und die Stromleitungen R, S, T und Ausgangsleitungen U, V, W entfernt werden. Erst nach der Messung von p+/n- und es gibt keine Gleichspannung, kann der Betrieb ausgeführt werden!

Messen Sie das Gleichrichtermodul des VFD:

Stellen Sie den Multimeter zuerst auf die "Diode" -Position ein und verwenden Sie dann die roten und schwarzen Testleitungen des Multimeters, um die folgenden Schritte zur Erkennung zu befolgen:

Zweitens berühren Sie den positiven Terminal P (+) des DC -Busses mit der schwarzen Testleitung und berühren Sie R, S und T nacheinander mit der roten Testleitung. Notieren Sie die angezeigten Werte im Multimeter.

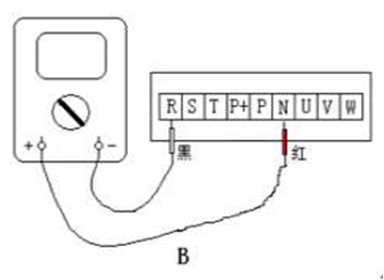

Drittens berühren Sie den roten Test mit dem negativen Klemme N (-) des DC-Busses und berühren Sie den schwarzen Test-Lead nach R, S und T nacheinander und zeichnen Sie den Anzeigewert des Multimeters auf.

Viertens, wenn die angezeigten Werte der sechsten Messung grundsätzlich ausgeglichen sind, zeigt dies an, dass es kein Problem mit der Gleichberechtigung der VFD gibt. Andernfalls wird das Gleichungsfunktionsmodul an der entsprechenden Position beschädigt.

Messen Sie das IGBT -Modul des VFD:

Stellen Sie den Multimeter zuerst auf die "Diode" -Position ein und verwenden Sie dann die roten und schwarzen Testleitungen des Multimeters, um die folgenden Schritte zur Erkennung zu befolgen:

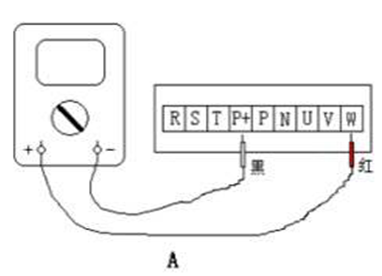

Zweitens berühren Sie den positiven Terminal P (+) des DC -Busses mit der schwarzen Testleitung und berühren Sie U, V und W nacheinander mit der roten Testleitung. Notieren Sie die angezeigten Werte im Multimeter.

Drittens berühren Sie dann den roten Test, der zum negativen Klemme N (-) des DC-Busses führt, und berühren Sie den schwarzen Test, der nach U, V und W nacheinander führt, und zeichnen Sie den Anzeigewert des Multimeters auf.

Viertens, wenn die angezeigten Werte der sechsten Messung grundsätzlich ausgeglichen sind, zeigt dies an, dass es kein Problem mit dem IGBT -Wechselrichter der VFD gibt. Andernfalls wird der IGBT -Wechselrichter an der entsprechenden Position beschädigt.
