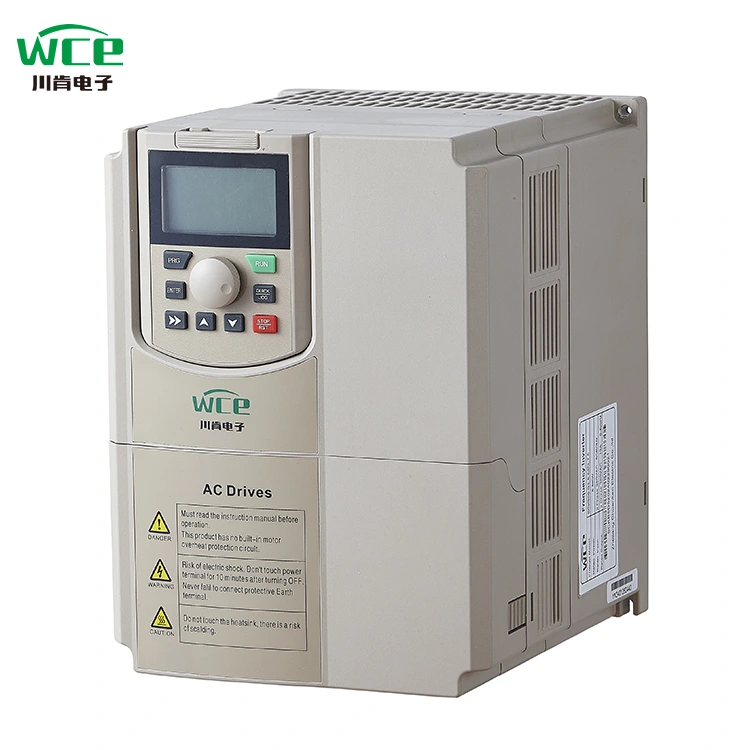

5,5 kW variabler Frequenzantrieb für die Pumpe

Die SCK300-Serie ist ein Hochleistungswechselrichter für die industrielle Automatisierung, die mehrfunktion und hohe Effizienz und Energieeinsparung integriert und für die Antriebskontrolle einer Vielzahl von Industriegeräten geeignet ist.

Kernfunktionen und Vorteile

Erweiterte Vektorsteuerungstechnologie: Hochgenauige Geschwindigkeitsregulierung und stabiler Betrieb, hervorragende dynamische Reaktion.

Hohe Effizienz und Energieeinsparung: Optimieren Sie die Effizienz des Motorbetriebs und reduzieren Sie den Energieverbrauch erheblich.

Breite Kompatibilität: Unterstützen Sie die komplexen Arbeitsbedingungen von Ventilatoren, Pumpen, Förderbändern, Brechern und anderen Geräten.

Anwendungsszenario

Flexible Anwendung in den folgenden Bereichen:

Flüssigkeitskontrolle (Lüfter, Pumpenbelastung)

Materialübertragung (Förderband, Aufzug)

Schwere Maschinerie (Brecher, Mixer)

Erweiterung und Upgrade

Nahtloses Upgrade auf den SCK350: Verbesserung der Leistung und erweitern Sie die Funktionsmodule, indem Sie die Steuerplatine ersetzen.

Anpassung von speziellen Geräten wie Kranen: Expansionskarten werden nach dem Upgrade unterstützt, um die Anforderungen professioneller Szenarien wie Drehmomentkontrolle und Multi-Motor-Synchronisation zu erfüllen.

Mit modularen Design- und Technologie -Upgrades kann die SCK -Serie an den unterschiedlichen industriellen Automatisierungsbedarf angepasst werden, von grundlegend bis fortschrittlich.

Produktparameter (Spezifikation)

Produktfunktion

● E/A -Funktionen

◆ Eingangsspannungsbereich: 220 V/380 V/660 V ± 15%

◆ Eingangsfrequenzbereich: 47 ~ 63Hz

◆ Ausgangsspannungsbereich: 0 ~ Eingangsspannung mit Nennspannung

Ausgangsfrequenzbereich: 0 ~ 400 Hz

● periphere Schnittstellenfunktionen

◆ Programmierbare digitale Eingabe: 8 Eingabe

◆ Programmierbar analoge Eingabe: AI1: 0 ~ 10 V Eingang, AI2: 0 ~ 10 V oder 0 ~ 20 mA Eingang

◆ Open Collector Output: 1 Ausgabe

◆ Relaisausgabe: 2 Ausgänge

◆ Analogausgang: 2 Ausgänge, 0/4 ~ 20 mA bzw. 0 ~ 10 V

● Technische Leistungsmerkmale

◆ Steuermodus: Keine PG -Vektorsteuerung, V/F -Steuerung, Drehmomentsteuerung.

◆ Überlastkapazität: 150% der Strom 60er Jahre; 180% bewertete Strom 10s

◆ Startdrehmoment: Keine PG -Vektorkontrolle: 0,5 Hz/150% (SVC)

◆ Geschwindigkeitsverhältnis: Keine PG -Vektorsteuerung: 1: 100

● Funktionale Merkmale

◆ Frequenzeinstellungsmodus: Digitale Einstellung, analoge Einstellung, serielle Kommunikationseinstellung, Mehrgang, PID-Einstellung usw.

◆ PID -Steuerungsfunktion

◆ Multi-Gang-Steuerfunktion: 16 Geschwindigkeitskontrolle

◆ Schwungfrequenzsteuerungsfunktion

◆ Instantane Stromausfälle, ohne die Funktion zu stoppen

◆ Quick/Jog-Schlüsselfunktion: Multifunktions-Verknüpfungsschlüssel von Benutzern frei definiert

◆ Automatische Spannungseinstellungsfunktion: Wenn sich die Stromnetzspannung ändert, kann die Ausgangsspannung automatisch konstant bleiben

U

Produktanwendung

Produkte können in Metallurgie- und Chemikalienindustrie, Kompressoren, Kranen und Anlässen der Stadttechnik verwendet werden.

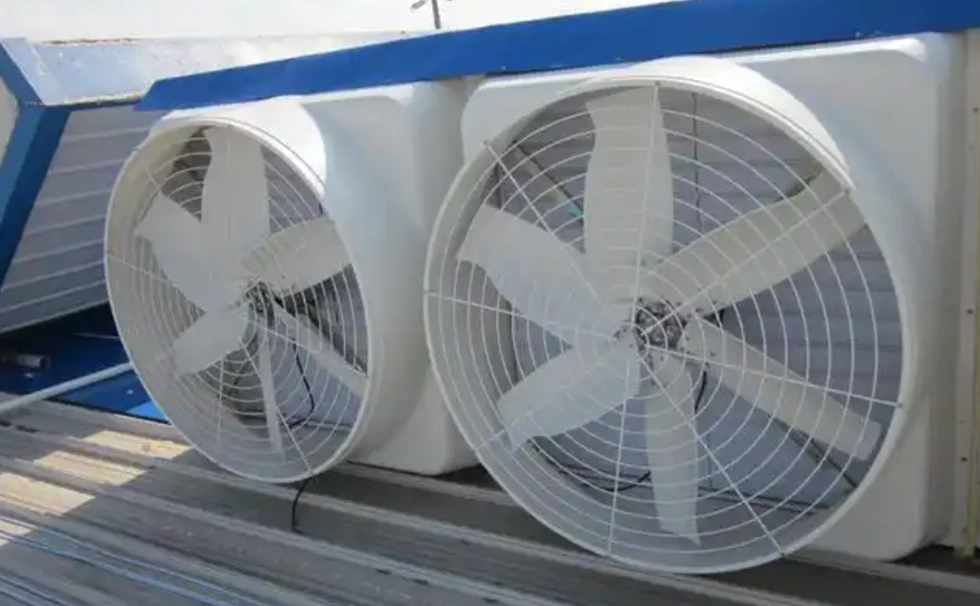

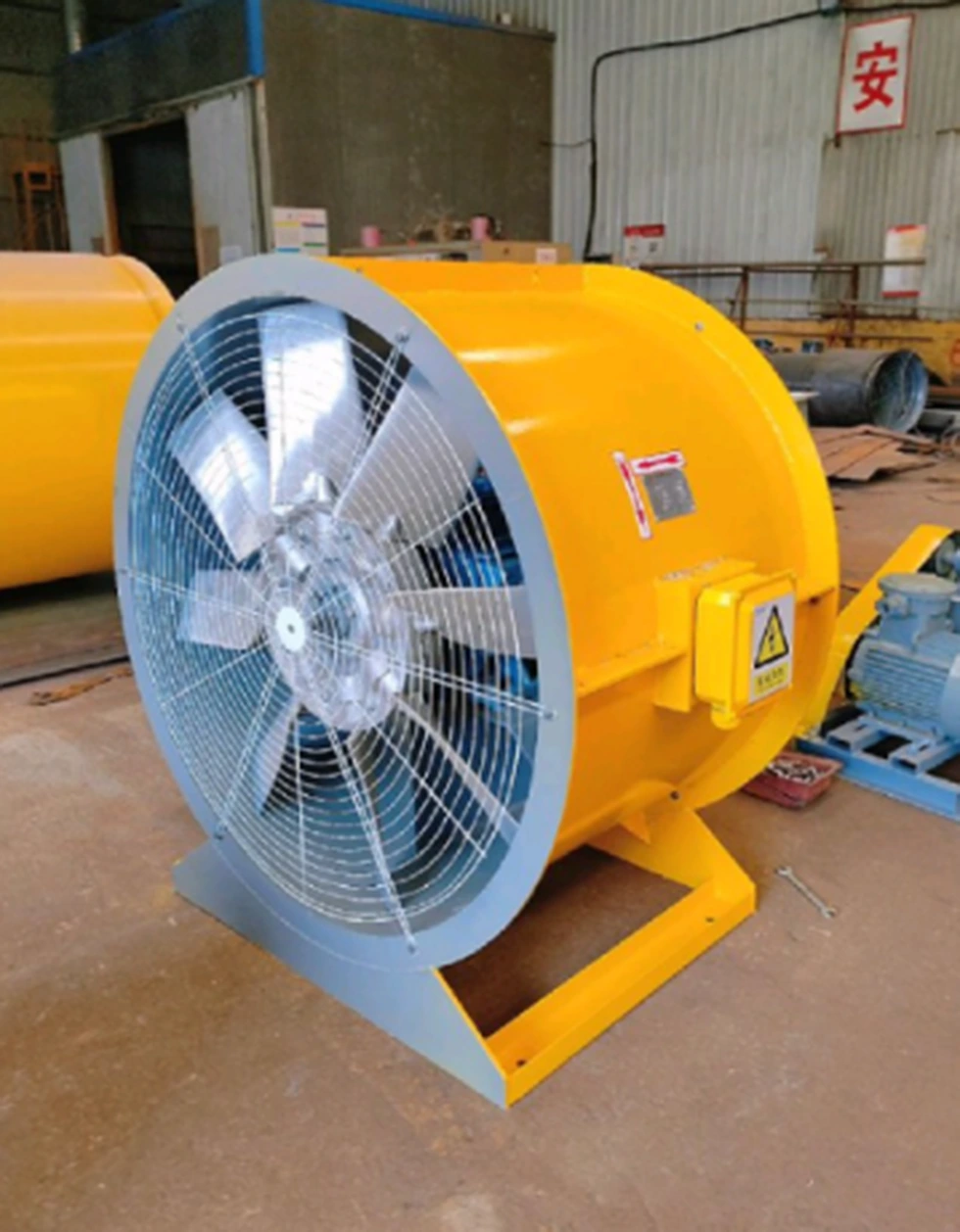

Fans

Die Anwendung des Frequenzwandlers im Gebiet der Lüfter reduziert nicht nur den Energieverbrauch stark, sondern verbessert auch die Genauigkeit und Automatisierungsstufe durch intelligente Kontrolle. Die SCK300 -Serie von WCE mit ihren hohen Kompatibilitäts- und Energiesparalgorithmen kann die vielfältigen Bedürfnisse kleiner Beatmungsgeräte an große Industriefans decken und Unternehmen helfen, umweltfreundliche und effiziente Produktion zu erzielen.

Feldbewässerung

Bei der landwirtschaftlichen Bewässerung ist VFD für die Wasserversorgung mit konstanter Druck nahezu Standard. Zunächst kann die VFD beim Starten der Pumpe die Betriebsfrequenz allmählich erhöhen, so dass die Pumpe langsam laufen kann, so dass das Wasser nicht zu viel Einfluss auf die Pipeline hat. Die VFD kann dann in Verbindung mit einer Ferndruckmesser oder einem Drucksensor verwendet werden, um den Druck in unseren Rohren auszugleichen. Schließlich kann die VFD die Druckschutzpipeline steuern, aber auch durch eigene Überlastung, Unterlast, Überdruck und Unterdruckschutz, um die Schädigung der Pumpe zu verringern.

Zwei Anzeigemodi sind verfügbar:

1.LCD -Display: Mit chinesischer und englischer Anzeige können Sie auch russische, portugiesische, spanische, persische und andere Sprachen anpassen.

2.LED -Display: Herkömmliches digitales Rohrdisplay, doppelte Zeilenanzeige, gleichzeitig zwei Datensätze beobachten.

VFD übernimmt ein breites und großes strukturelles Design, integriert große Kühlkomponenten und verfügt über eine hohe Last-kontinuierliche Betriebsfähigkeit und eine hohe Effizienznutzungsrate. Durch die Stärkung des Kühlsystems und der Auswahl von hochtemperaturresistenten Komponenten kann es sich stabil an hohe Temperaturen und harte Arbeitsbedingungen wie tropisch anpassen.

Verschiedene Arten von Eingangs- und Ausgangsmodi können angepasst werden:

1,3p 380 V Eingang in 3p 380 V Ausgang.

2. 3p220V Eingang in 3p220V Ausgang.

3. 3P660V Eingang in 3p660V Ausgang.

4. 1P220V Eingang in 3p 380 V Ausgang.

5. 1P220V Eingang in 3p220V Ausgang.

Mit der Geschwindigkeits -Tracking -Funktion kann es besser doppelt starten.

Es wird mit Modbus RTU -Kommunikation geliefert und kann auch Modbus TCP, PRPFIBUS und Profinet durch Hinzufügen von Erweiterungskarten implementieren.

VFD -Schaltplan.
