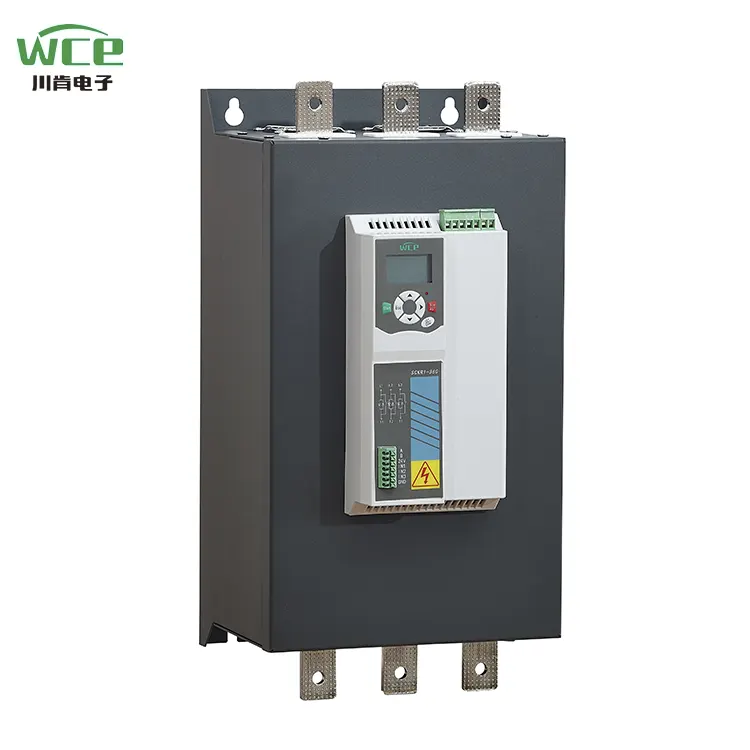

110 kW türkisch eingebauter Bypass -Weichstarter

Intelligente Interaktion und bequemer Betrieb: Der Softstarter der 360er -Serie ist mit einem LCD -Flüssigkeitskristall -Display -Bildschirm ausgestattet. Das Schnittstellendesign ist einfach und intuitiv und die Betriebserfahrung ist reibungslos und bequem. Das System ist sowohl in Chinesisch als auch in Englisch mit Anzeigefunktionen ausgestattet und unterstützt die Anpassung bestimmter Landessprachen, wodurch die Bedürfnisse der Benutzer in verschiedenen Regionen voll erfüllt werden.

Multikommunikations- und Remote-intelligente Kontrolle: Es ist mit der Standard -Kommunikationsfunktion von Modbus 485 ausgestattet und unterstützt maßgeschneiderte Kommunikationsmethoden wie Siemens Profibus -Protokoll und Mobiltelefon -App, wodurch Benutzer effizientes Remote -Debugging und präzise Steuerung erzielen und die räumlichen Einschränkungen brechen.

Hervorragende Leistung und lang anhaltende Haltbarkeit: Ausgestattet mit einem brandneuen Custom DC-Schütz im Vergleich zu gewöhnlichen AC-Schützen wird die Leistung um das dreifache verbessert. Die Wärme wird um das 2,6-fache verringert, die Sicherheit wird um 25%verbessert, die Energiesparseffizienz erreicht 20%und die Lebensdauer übersteigt das 100.000-fache und bietet zuverlässige Garantie für den stabilen Betrieb der Ausrüstung.

Effiziente Wärmeabteilung und stabiler Betrieb: Ausgestattet mit einem 24-V-Hochgeschwindigkeits-DC-Lüfter und einem innovativen, 360 ° Allround-Wärme-Dissipationsdesign bietet es eine starke Windkraft, um sicherzustellen, dass das Gerät während des gesamten Betriebs einen guten Wärmeableitungszustand und eine stabile Leistung beibehält.

Tiefe Zusammenarbeit und Qualitäts -Upgrade: Wir haben eine tiefe Zusammenarbeit mit Hubei Taiji, einem inländischen Unternehmen, erreicht und maßgeschneiderte Module und Thyristoren angenommen, die sich von den gemeinsamen Marktmodulen unterscheiden. Dies verbessert die Belastungskapazität erheblich und bildet eine solide Grundlage für den effizienten Betrieb der Geräte.

Optimiertes Design, Kosteneinsparungen:Es ist nicht erforderlich, externe Bypass -Schütze zu installieren, den Installationsraum effektiv zu sparen, die Kabelkosten zu senken, den Installationsprozess zu vereinfachen und die Installation bequemer und schneller zu gestalten.

Humanisiertes Design, sorgenfreie Installation: Es nimmt einen Druckanterminalsteck vom Druck an, der einfach und bequem zu installieren und zu betreiben ist. Drücken Sie einfach das Terminal, um die Verkabelung zu vervollständigen, und lassen Sie ihn dann auf, um den Kabel zu reparieren, was die Installationseffizienz erheblich verbessert.

Simulationstest, zuverlässige Überprüfung: Es ist mit der Funktionssimulationsfunktion ausgestattet. Selbst wenn der Hauptkreis des Weichstarters nicht mit der Stromversorgungsspannung angeschlossen ist, kann er den Start-, Laufen- und Stoppenprozess des Motors simulieren, um schnell zu bestätigen, ob der Arbeitszustand der eigenen Komponenten des Softstarters normal ist.

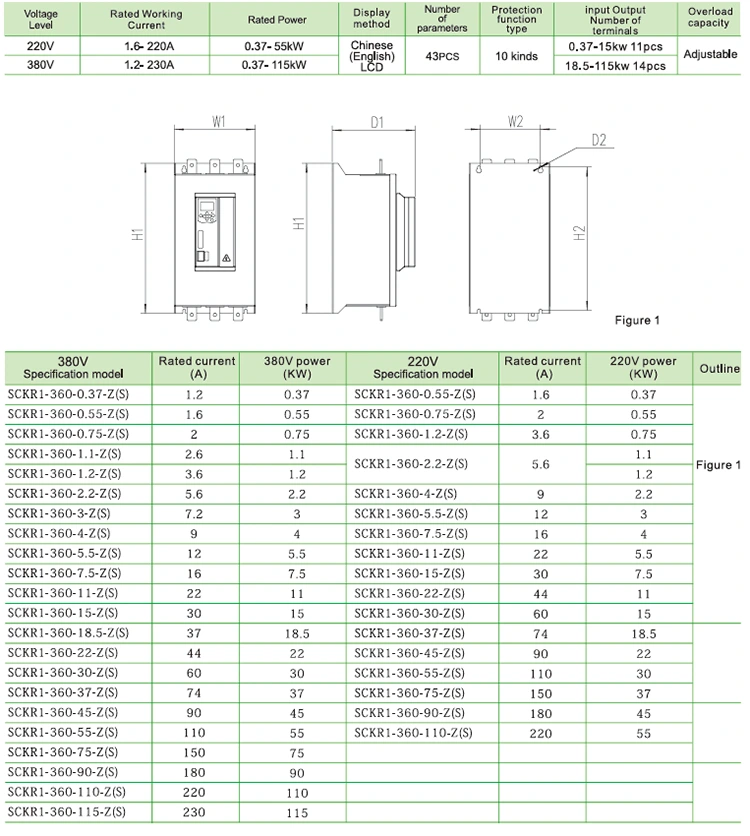

Produktparameter (Spezifikation)

Produktfunktion

1. Kommunikationsfunktion

Kommt mit Modbus RTU -Kommunikation, Profibus und Profinet Communication können durch Hinzufügen von Expansionskarten hinzugefügt werden.

2 kann externe Tastatur +4 Zeilen LCD -Bildschirm sein

Die Tastatur kann schnell eingefügt und entfernt werden, um den Anforderungen des Fernbedieners zu erfüllen.

3, umfassendere Motorschutzfunktion

Überspannungsschutz, Unterspannungsschutz, Überstromschutz, Überlastschutz, Unterlastschutz, Phasenverlustschutz, Bypass-Fehler, Thyristorfehler, Drei-Phasen-Strömung, Überhitzungsschutz usw.

4, Spannungsbereich mit breitem Stromversorgungsspannung

Erfüllen Sie die Hauptleistung der Stromversorgungsspannung von 220-380V Allgemeinzweck.

5. Steckbare Terminals

Ein Satz von Kommunikationsanschlüssen, vier Gruppen digitaler Eingangsanschlüsse, ein Satz von analogen Ausgabe, zwei Sätze programmierbarer Relais

◆ Drei-Phasen-Stromversorgung: AC220V, AC380V ± 10%

◆ Bewertungsstrom: 1.2a-230a,

◆ Anwendbarer Motor: Allgemeiner Eichhörnchen -Käfig -Wechselstrom -Asynchronmotor

◆ Startmodus: Spannungsrampe, Stromrampe, Drehmoment

◆ Parkmodus: Softstopp, kostenloser Stopp ， Bremsstopp, adaptiver Stopp.

◆ Logikeingang: Impedanz 1,8 kΩ, Leistung +24 V

◆ Startfrequenz: Es wird empfohlen, nicht mehr als 10 Mal pro Stunde zu beginnen

◆ Schutzstufe: IP20

◆ Kühlmodus: Luftkühlung

◆ Installationsmodus: Wandhänge

◆ Umgebungsbedingungen: Die Höhe überschreitet 2000 Meter, die Kapazität sollte entsprechend reduziert werden und die Umgebungstemperatur zwischen -10 und +40 ° C liegt

Die entsprechende Luftfeuchtigkeit überschreitet 95%(20 ℃ ± 5 ℃), kein brennbares, explosives, ätzendes Gas, kein leitender Staub, Inneninstallation, gute Belüftung, Vibration von weniger als 0,5 g

Produktanwendung

Das Produkt kann in Anlässen wie Ventilatoren, Wasserpumpen, Ackerlandbewässerung und horizontalem Förderbandtransport verwendet werden.

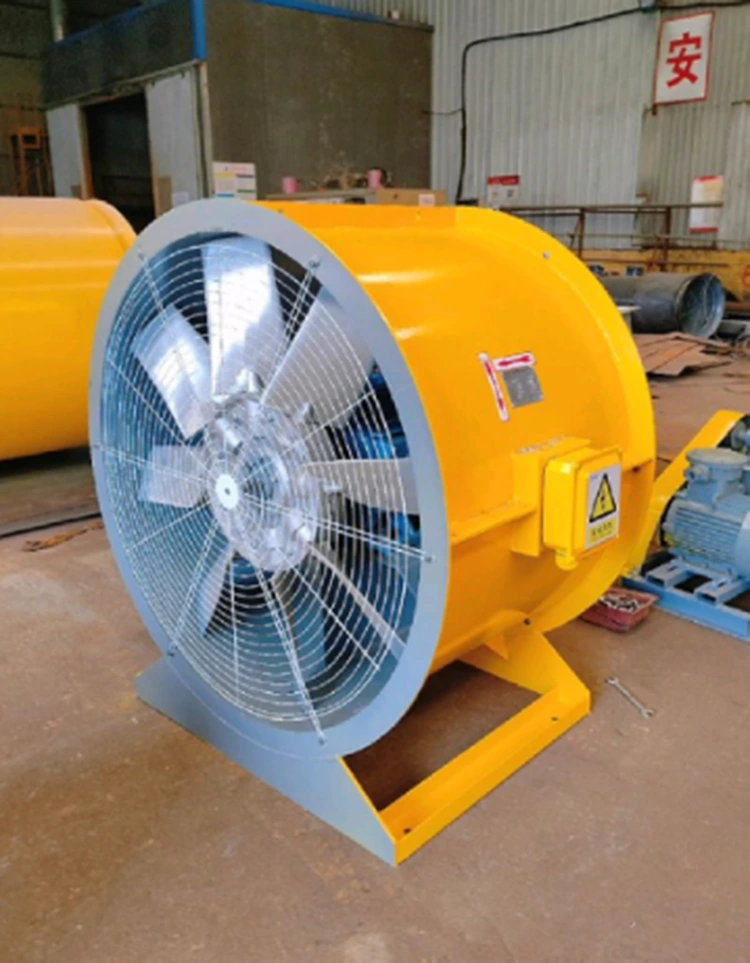

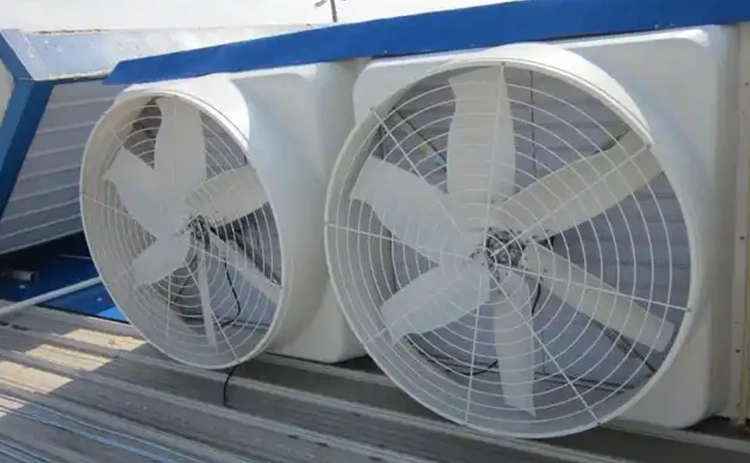

Fans

Der weiche Starter reduziert nicht nur die Reibung und Trägheit des Lüfters aufgrund der großen Trägheit von Klinge und Rotor, sondern vermeidet auch die Beschädigung des Lüfterlagers, des Gürtels, der Klinge und anderer Teile aufgrund eines übermäßigen sofortigen Drehmoments. Die Soft-Starter der SCKR1-360 SCKR1-360-Serie mit hoher Kompatibilität und energiesparenden Algorithmen können unterschiedliche Anforderungen von kleinen Fans bis zu großen Industriefans decken und Unternehmen helfen, grüne und effiziente Produktion zu erreichen. Die Anwendung des Weichstarters auf den Lüfter löst effektiv die Probleme mit hohem Startstrom und mechanischer Schock, insbesondere für das Szenario, für die keine Geschwindigkeitsregulierung erforderlich ist, sondern sanftem Start und Stopp erforderlich ist. Angemessene Auswahl- und Parametereinstellungen sind der Schlüssel, der die Systemzuverlässigkeit und -wirtschaft erheblich verbessern kann.

Feldbewässerung

Im Vergleich zu Frequenzwandlern kosten weiche Starter weniger und eignen sich für Bewässerungsszenarien ohne Geschwindigkeitsregulierung. Im Feldbewässerungssystem wirkt der Softstarter hauptsächlich auf den dreiphasigen asynchronen Motor, der die Wasserpumpe antreibt, und nimmt den Startmodus des Spannungsstangs oder des Stroms an, sodass die Motordrehzahl allmählich von Null auf die Nenndrehzahl erhöht wird, wodurch der durch den traditionellen direkten Start erzeugte sofortige hohe Strom vermieden wird. Beim Herunterfahren optionale Soft -Stopp -Funktion durch lineare Spannungsreduzierung, um die Pumpengeschwindigkeit vorsichtig zu reduzieren, hemmen Sie den Wasserhammereffekt. Der Weichstarter löst effektiv die Probleme mit hoher Stromwirkung, mechanischer Spannungskonzentration und Wasserhammereffekt des Pumpenmotors durch flexible Start-Stop-Kontrolle und mehrere Schutzmechanismen im Feldbewässerungssystem und verbessert die Zuverlässigkeit und Wirtschaft des Systems erheblich.

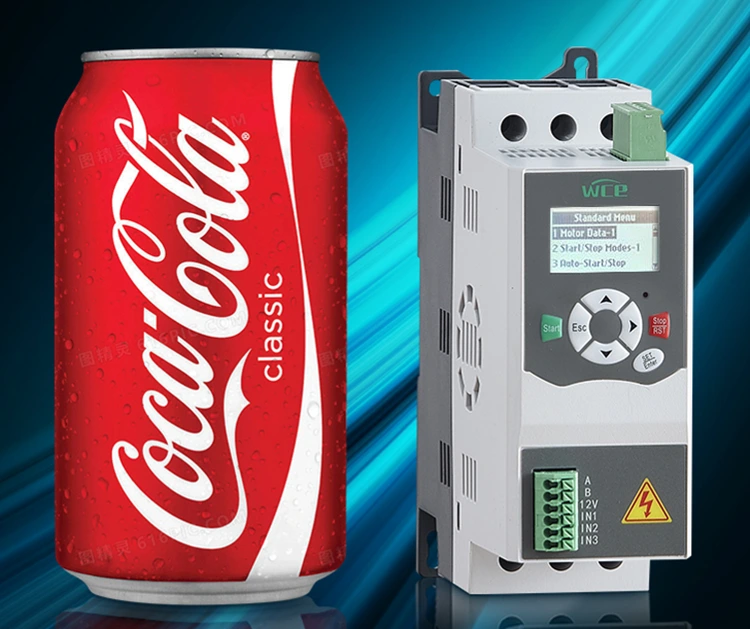

Mit einer kleineren Größe und einem geringeren Volumen kann es direkt Stern-Delta-Schütze ersetzen und Materialien und Raum sparen.

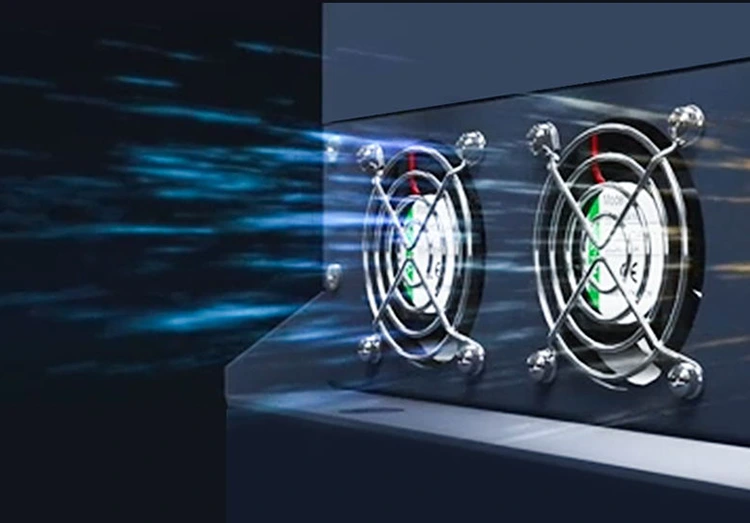

Der Thyristor mit einem internen Bypass -Softstarter funktioniert nur während des Starts und wechselt während des Betriebs zum Schütze, sodass er weniger Wärme erzeugt. Wir haben jedoch immer noch einen Lüfter installiert, um den Schütze zu kühlen. Installieren Sie einen Lüfter, um ihn abzukühlen. All18.5KW und Over360 Series Soft Starter sind mit 24-V-Hochgeschwindigkeits-DC-Ventilatoren ausgestattet und bieten 360 ° Allround-Wärmeissipation und stärkere Windkraft. Es reduziert nicht nur unerwartete Abschaltungen, die durch Überhitzung verursacht werden, sondern erweitert auch die Lebensdauer des weichen Starters erheblich.

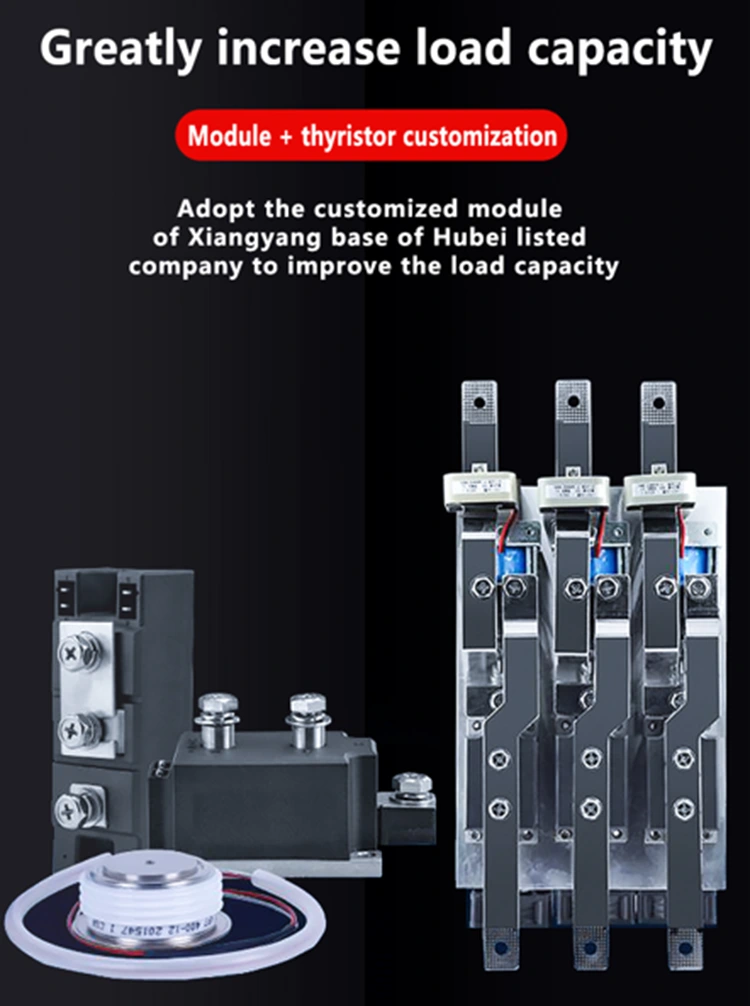

Wir haben eine tiefgreifende Zusammenarbeit mit Hubei Taiji, einem inländischen Unternehmen, und verwenden maßgeschneiderte Module und Thyristoren, die sich von den auf dem Markt gelieferten generischen Modulen unterscheiden, um die Ladekapazität zu verbessern. Unsere DC -Schütze sind ebenfalls speziell angepasst und verfügen über Silberkontakte. Die Kontaktoberfläche der Kontakte ist größer und kann fast 100.000 Engagementzeiten erreichen, was die Lebensdauer erheblich erhöht.

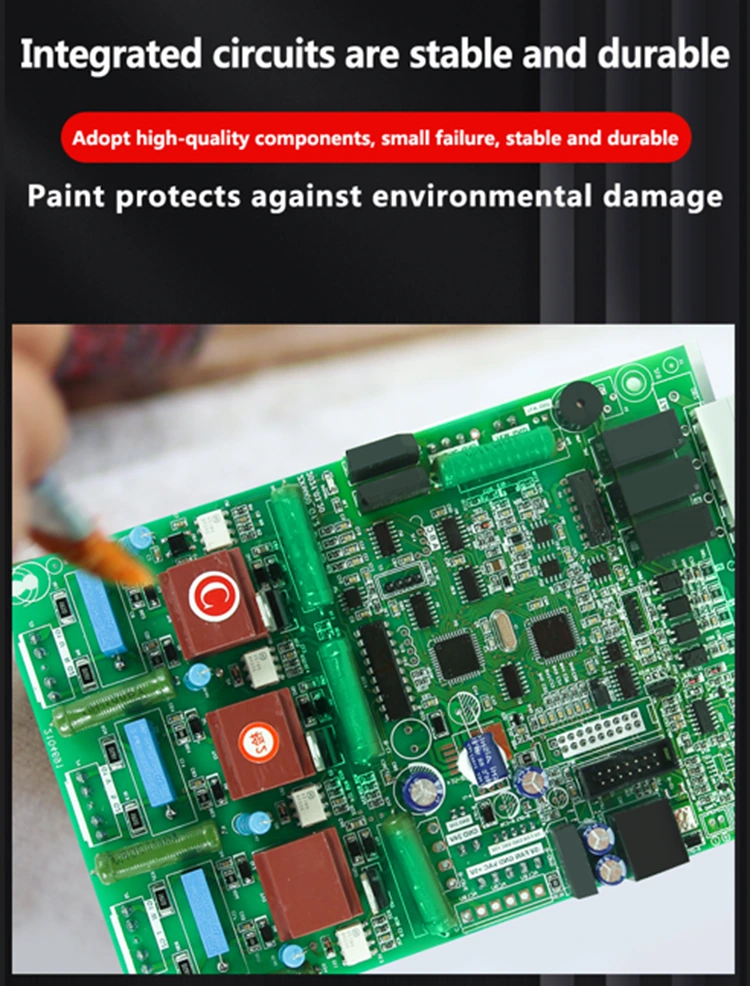

Der Hauptzweck der Pinselfarbe der Softstarter-Leiterplatte (normalerweise drei gegen Paint, isolierende Farbe oder feuchtigkeitsdichte Beschichtung) besteht darin, die Stabilität und Lebensdauer der Leiterplatte in einer komplexen Arbeitsumgebung zu schützen, um sicherzustellen, dass die Lebensdauer der Leiterplatte länger ist. Erhöhte Haltbarkeit und Sicherheit.

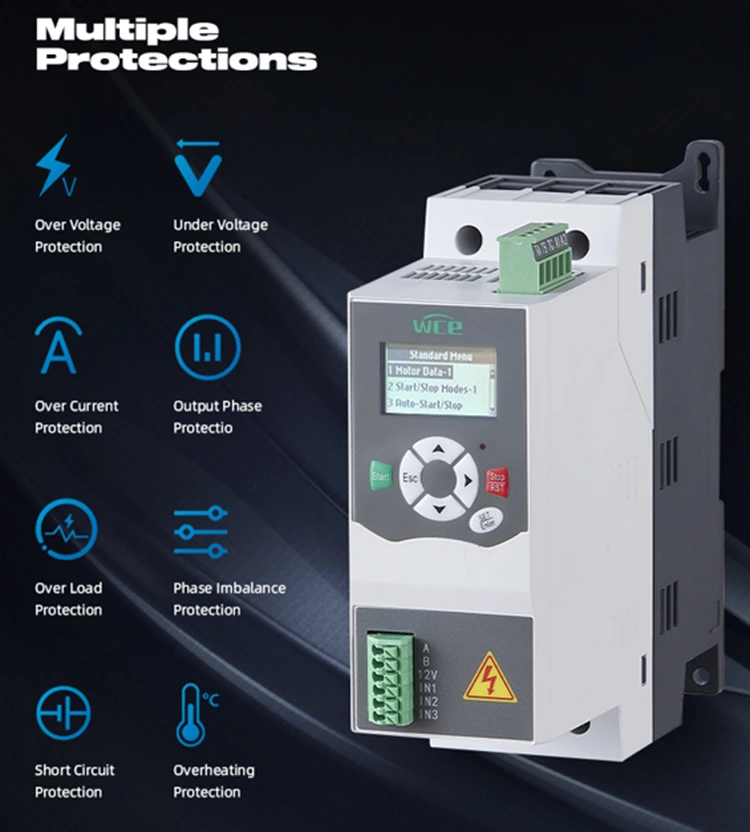

Mehrfachschutzfunktionen: Unterspannungsschutz, Überspannungsschutz, Überstromschutz, Überlastschutz, Phasenverlustschutz, dreiphasige Ungleichgewichtsschutz usw.

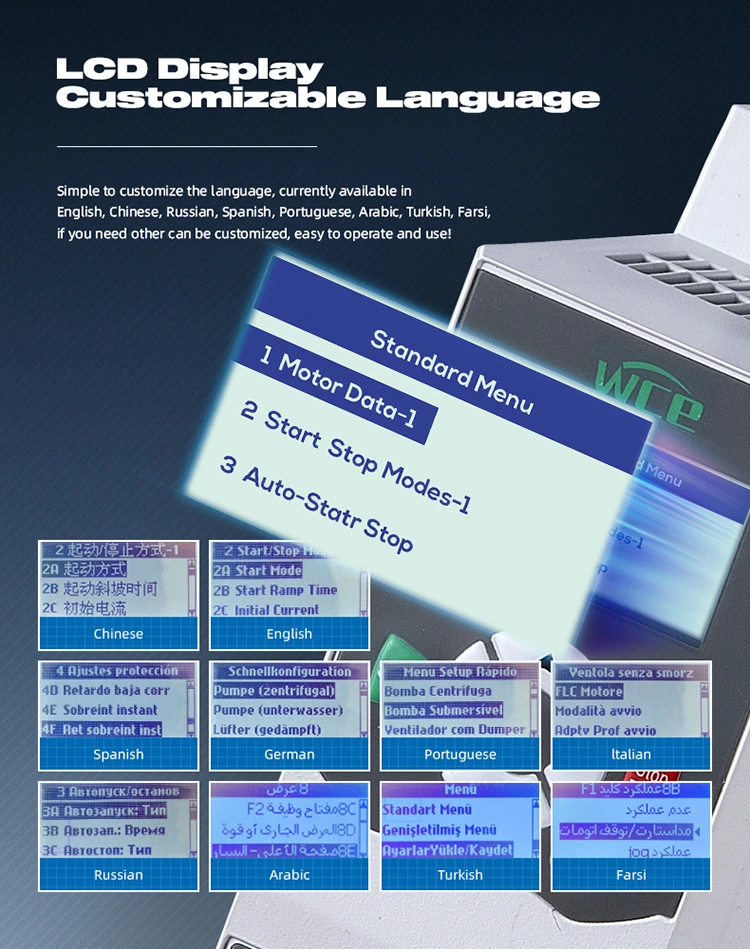

Hochdefinitions-LCD-Vierzeilungs-Display, einfach zu bedienen. Es wird mit mehreren nationaler Sprachausstellungen geliefert und kann bei Bedarf angepasst werden.

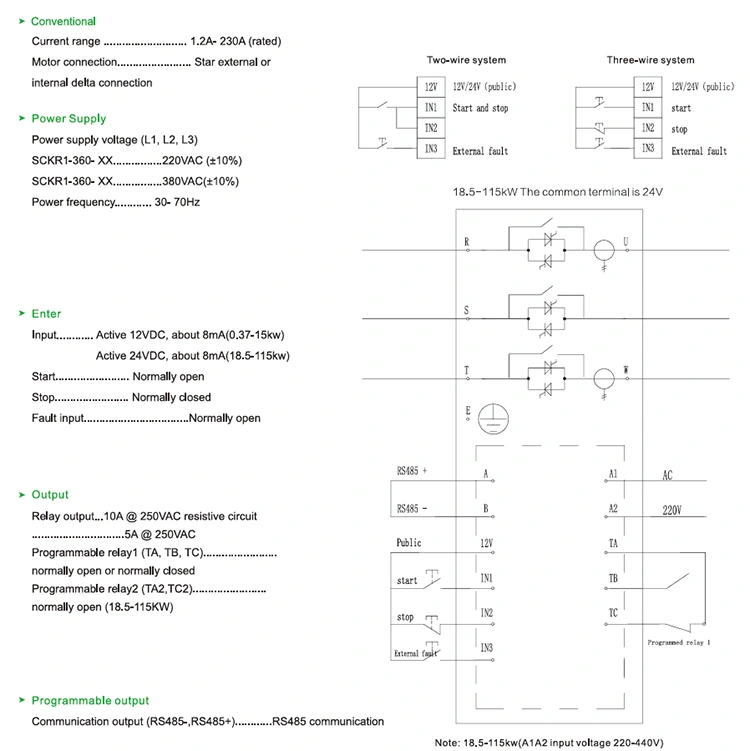

Weichstarter -Schaltplan.
