3 Phase 480V Online Soft Starter

Softstarter der 6200 Serie: Hervorragende Leistung führt die Branche an

Im Bereich der industriellen elektrischen Geräte wirkt sich die Leistung des Weichstarters direkt auf die Betriebseffizienz und Stabilität der Geräte aus. Mit seinen vielen einzigartigen Vorteilen stechen die 6200 -Serie von Softstartern auf dem Markt hervor und werden die erste Wahl vieler Unternehmen.

1, humanisierte Betriebsschnittstelle, voll bequem

Die 6200 -Serie von Softstartern ist mit einem LCD -Display und einer klaren Schnittstelle ausgestattet, mit der Benutzer komplexe Parametereinstellungen und tägliche Vorgänge ausführen können. Intimer ist, dass das System mit zwei Sprachen, chinesischen und englischen Displays, ausgestattet ist, um die Bedürfnisse von Benutzern in verschiedenen Regionen zu erfüllen, auch wenn grenzüberschreitende Kooperationsprojekte sich nicht um operative Hindernisse Sorgen machen müssen.

2, leistungsstarke Kommunikationsfunktion, Fernbedienung sorglos

Diese Serie von Soft -Startern verfügt über eine herkömmliche Kommunikationsfunktion Modbus 485, mit der leicht zu verschiedenen automatischen Steuerungssystemen zugreifen kann, um eine Fernüberwachung und Debuggierung zu erzielen. Nicht nur das, sondern auch maßgeschneiderte mobile App entsprechend den Benutzeranforderungen, solange es eine Netzwerkabdeckung gibt, können Benutzer den Softstarter jederzeit und überall Fernbedienung steuern, was die Flexibilität und Aktualität des Gerätemanagements erheblich verbessert und eine starke Unterstützung für die intelligente Produktion von Unternehmen bietet.

3, exquisites Design, einfache und bequeme Installation

Die Softstarter der 6200er Serie sind mit dem Installationsraum und dem Bequemlichkeit ausgelegt. Das geringere Größe und das leichtere Gewicht, sei es bei der Installation neuer Geräte oder der Transformation alter Systeme, kann sich problemlos an verschiedene Szenarien anpassen. Der Installationsprozess ist einfach und schnell und spart die Installationszeit und die Arbeitskosten.

4. Effiziente Wärmeabteilung, um einen stabilen Betrieb sicherzustellen

Die Leistung der Wärmedissipation ist der Schlüssel zum stabilen Betrieb von Weichstarter. Die 6200-Serie nimmt 24 V Hochgeschwindigkeits-DC-Lüfter ein, um 360 ° Allround-Wärmedissipation und starke Windkraft zu erzielen, was die durch den Betrieb der Ausrüstung erzeugte Wärme schnell auflösen kann, sicherstellen, dass der weiche Vorspeise unter verschiedenen Arbeitsbedingungen einen stabilen Betrieb aufrechterhalten kann, die Lebensdauer der Ausrüstung verlängern kann, und die durch Überhitzung verursachte Inzidenz verringern kann.

5, mehrere Kontrollmethoden, um verschiedene Bedürfnisse zu erfüllen

Im Vergleich zu herkömmlichen Softstartern verfügt die 6200 -Serie über ein neues quadratisches Drehmoment. Bei der Start kann es ein größeres Drehmoment ausgeben und den Motor leichter beginnen, insbesondere für diese Lastausrüstung mit höheren Anforderungen an das Startdrehmoment wie große Lüfter, Wasserpumpen usw., die das Problem der Startschwierigkeiten effektiv lösen und die Betriebseffizienz der Ausrüstung verbessern.

6, innovatives Kabeldesign, einfache und effiziente Installation

Die Softstarter der 6200 Serie verfügen über Plug-and-Pull-Steuerterminals, ein innovatives Design, das den Installationsprozess erheblich vereinfacht. Benutzer müssen nur jedes Terminal absetzen, die Verkabelung abschließen und dann ohne komplexe Kabelvorgänge wieder einverstiegen, wodurch die Schwierigkeit der Installation verringert, die Arbeitseffizienz verbessert wird, auch nicht-professionelle Einstiegungen können problemlos beginnen.

7, Rich Pump unterstützende Funktionen, One-Stop-Lösung

In Anbetracht der Besonderheit des Anwendungsszenarios der Wasserpumpe wird die 6200 -Serie mit Stützfunktionen der Wasserpumpe ausgestattet, die leicht die Funktionen des schwimmenden Balls, der elektrischen Kontaktstecher, des Relaisniveaus der Wasserversorgung und des Entwässerungsrelais verwirklichen können. Durch diese Funktionen kann es den Start und den Stopp der Pumpe genau steuern, die automatische Wasserversorgung und -entwässerung realisieren und eine intelligente Lösung für das Pumpensystem für das Pumpensystem zur Verfügung stellen, um die unterschiedlichen Bedürfnisse verschiedener Benutzer im Bereich der Wasserversorgung und -entwässerung zu erfüllen.

8, Ultrahohe Kostenleistung, wirtschaftliche und praktische Wahl

In Bezug auf den Preis sind die 6200 -Serie von Softstartern äußerst wettbewerbsfähig. Im Vergleich zum herkömmlichen Autocabinet beträgt sein Preis 10% billiger und unterstützt bei kleinen Stromausrüstung auch die Wandmontage, die Einsparungsraum und die Kosten weiter sparen. Eine so hohe Kostenleistung, so dass Unternehmen gleichzeitig Hochleistungsprodukte genießen, ohne übermäßigen Kostendruck zu tragen, die perfekte Kombination aus wirtschaftlicher Praktikabilität und hervorragender Leistung erkennen.

Mit seiner hervorragenden Leistung in der Betriebsgrenzfläche, der Kommunikationsfunktion, des Designs und der Installation, der Leistung der Wärmedissipation, der Steuermodus, der Verdrahtungsdesign, der Pumpenunterstützungsfunktion und der Kostenleistung ist der Softstarter der 6200er Serie zum führenden Anstieg der industriellen elektrischen Geräte geworden, was starke Impuls für die Entwicklung verschiedener Branchen injiziert.

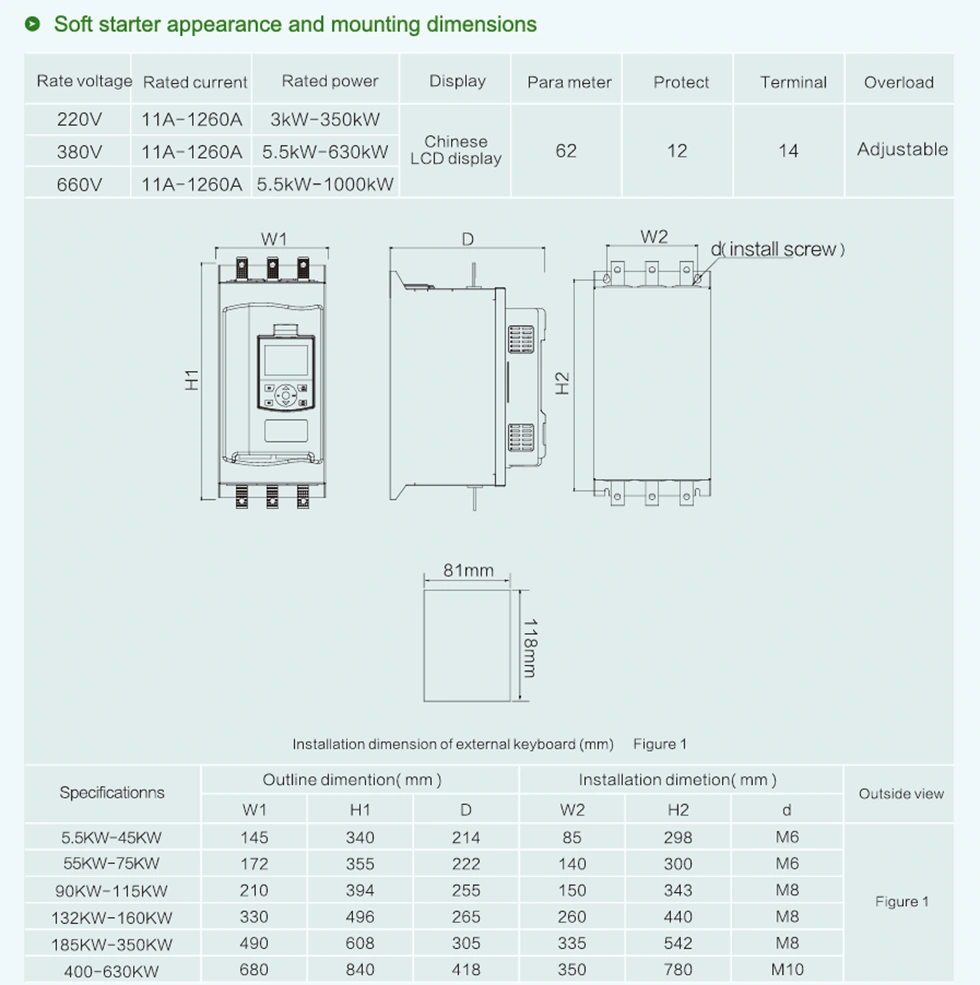

Produktparameter (Spezifikation)

Produktfunktion

1. coMmunication -Funktion

Kommt mit Modbus RTU -Kommunikation, Profibus und Profinet Communication können durch Hinzufügen von Expansionskarten hinzugefügt werden.

2 kann externe Tastatur +4 Zeilen LCD -Bildschirm sein

Die Tastatur kann schnell eingefügt und entfernt werden, um den Anforderungen des Fernbedieners zu erfüllen.

3, umfassendere Motorschutzfunktion

Überspannungsschutz, Unterspannungsschutz, Überstromschutz, Überlastschutz, Unterlastschutz, Phasenverlustschutz, Bypass-Verwerfung, Thyristorfehler, Drei-Phasen-Strom-Unwucht, Überhitzungsschutz usw.

4, Spannungsbereich mit breitem Stromversorgungsspannung

Erfüllen Sie die Hauptleistung der Stromversorgungsspannung von 220-690V Allgemeinzweck.

5, steckbare Terminals

1 Satz von Kommunikationsanschlüssen, 4 Eingangsanschlussanschlüsse, 1 Satz analoger Ausgang, 2 Sätze programmierbarer Relais.

◆ Drei-Phasen-Stromversorgung: AC220V, AC380V, AC480V ± 10%

◆ Bewertungsstrom: 11A-1200a,

◆ Anwendbarer Motor: Allgemeiner Eichhörnchen -Käfig -Wechselstrom -Asynchronmotor

◆ Startmodus: Spannungsrampe, Stromrampe, Drehmoment

◆ Parkmodus: Softstopp, kostenloser Stopp

◆ Logikeingang: Impedanz 1,8 kΩ, Leistung +24 V

◆ Startfrequenz: Es wird empfohlen, nicht mehr als 10 Mal pro Stunde zu beginnen

◆ Schutzstufe: IP20

◆ Kühlmodus: Luftkühlung

◆ Installationsmodus: Wandhänge

◆ Umgebungsbedingungen: Die Höhe überschreitet 2000 Meter, die Kapazität sollte entsprechend reduziert werden und die Umgebungstemperatur zwischen -10 und +40 ° C liegt

Die entsprechende Luftfeuchtigkeit überschreitet 95%nicht (20 ℃ ± 5 ℃), kein brennbares, explosives, ätzendes Gas, kein leitender Staub, Inneninstallation, gute Belüftung, Vibration von weniger als 0,5 g

Produktanwendung

Produkte können in Metallurgie- und Chemikalienindustrie, Kompressoren, Kranen und Anlässen der Stadttechnik verwendet werden.

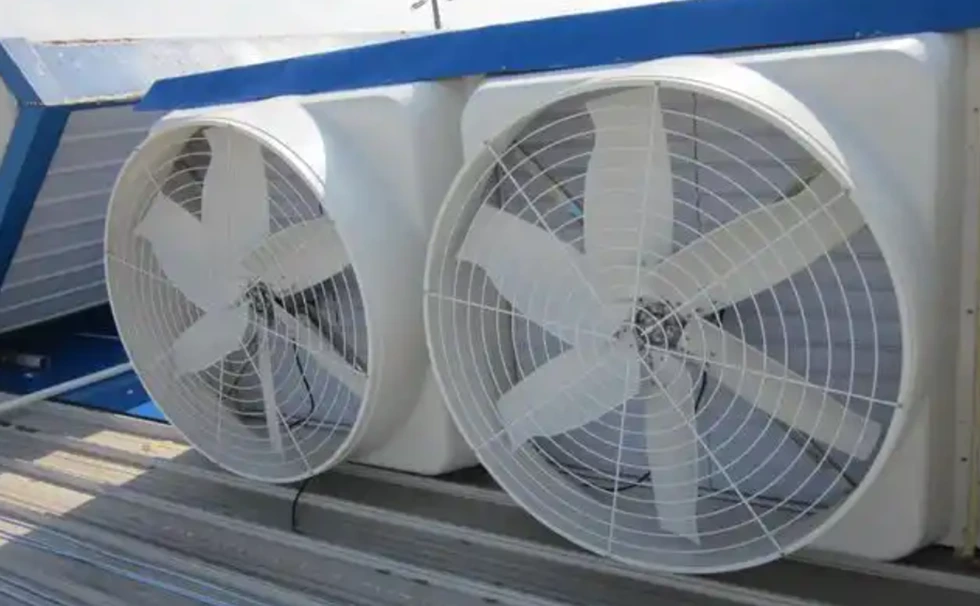

Fans

Der weiche Starter reduziert nicht nur die Reibung und Trägheit des Lüfters aufgrund der großen Trägheit von Klinge und Rotor, sondern vermeidet auch die Beschädigung des Lüfterlagers, des Gürtels, der Klinge und anderer Teile aufgrund eines übermäßigen sofortigen Drehmoments. Die Soft-Starter der SCKR1-6200-Serie von WCE mit ihren hohen Kompatibilität und energiesparenden Algorithmen können unterschiedliche Anforderungen von kleinen Fans bis zu großen Industriefans decken und Unternehmen helfen, grüne und effiziente Produktion zu erreichen. Die Anwendung des Weichstarters auf den Lüfter löst effektiv die Probleme mit hohem Startstrom und mechanischer Schock, insbesondere für das Szenario, für die keine Geschwindigkeitsregulierung erforderlich ist, sondern sanftem Start und Stopp erforderlich ist. Angemessene Auswahl- und Parametereinstellungen sind der Schlüssel, der die Systemzuverlässigkeit und -wirtschaft erheblich verbessern kann.

Feldbewässerung

Im Vergleich zu Frequenzwandlern kosten weiche Starter weniger und eignen sich für Bewässerungsszenarien ohne Geschwindigkeitsregulierung. Im Feldbewässerungssystem wirkt der Softstarter hauptsächlich auf den dreiphasigen asynchronen Motor, der die Wasserpumpe antreibt, und nimmt den Startmodus des Spannungsstangs oder des Stroms an, sodass die Motordrehzahl allmählich von Null auf die Nenndrehzahl erhöht wird, wodurch der durch den traditionellen direkten Start erzeugte sofortige hohe Strom vermieden wird. Beim Herunterfahren optionale Soft -Stopp -Funktion durch lineare Spannungsreduzierung, um die Pumpengeschwindigkeit vorsichtig zu reduzieren, hemmen Sie den Wasserhammereffekt. Der Weichstarter löst effektiv die Probleme mit hoher Stromwirkung, mechanischer Spannungskonzentration und Wasserhammereffekt des Pumpenmotors durch flexible Start-Stop-Kontrolle und mehrere Schutzmechanismen im Feldbewässerungssystem und verbessert die Zuverlässigkeit und Wirtschaft des Systems erheblich.

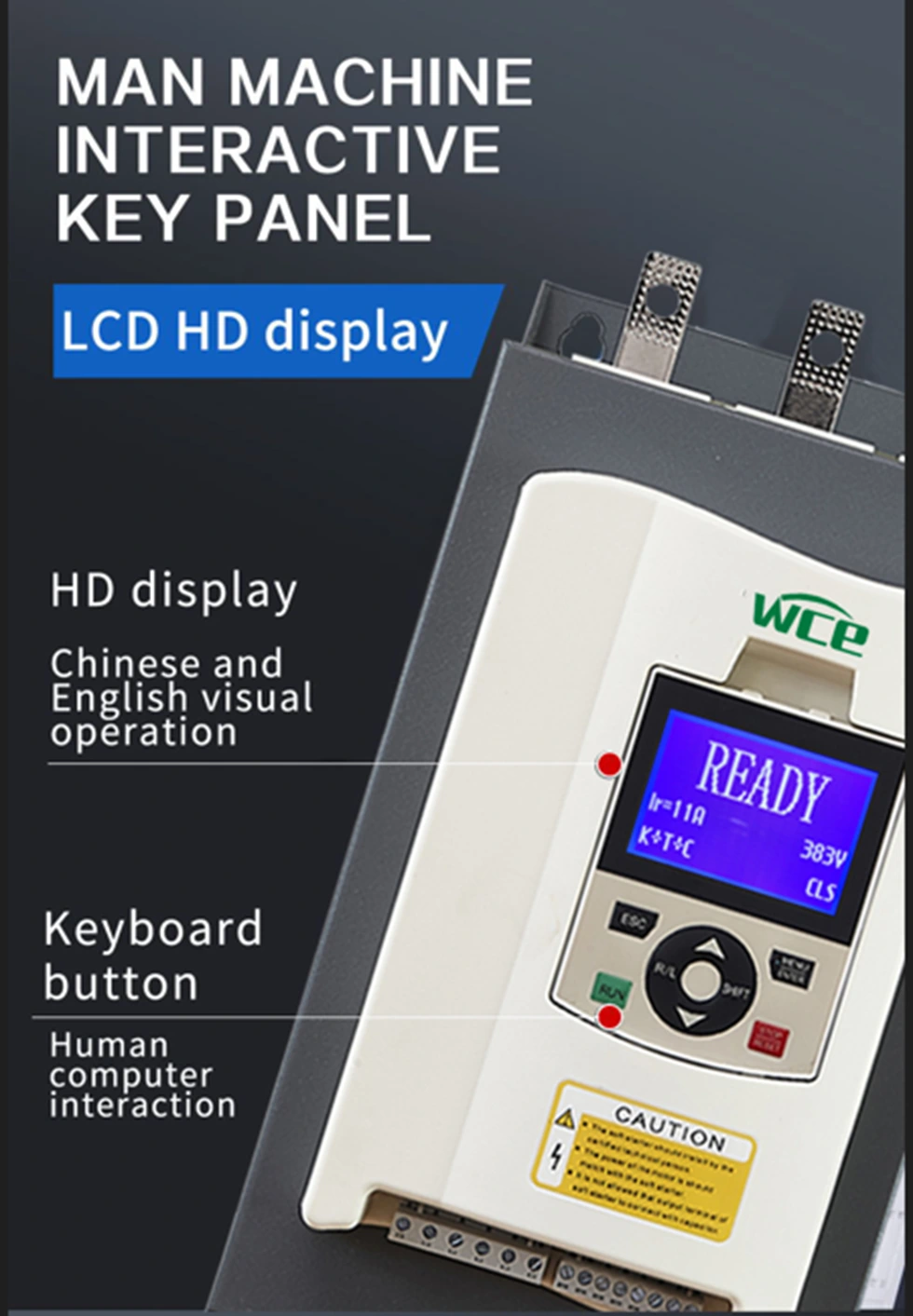

HD LCD-Vierzeilungsanzeige, einfach zu bedienen. Kommt mit zweisprachiger Anzeige in Chinesisch und Englisch, falls erforderlich, dass Sie die Sprache anpassen können. Steckbare Tastatur, leicht auszuziehen.

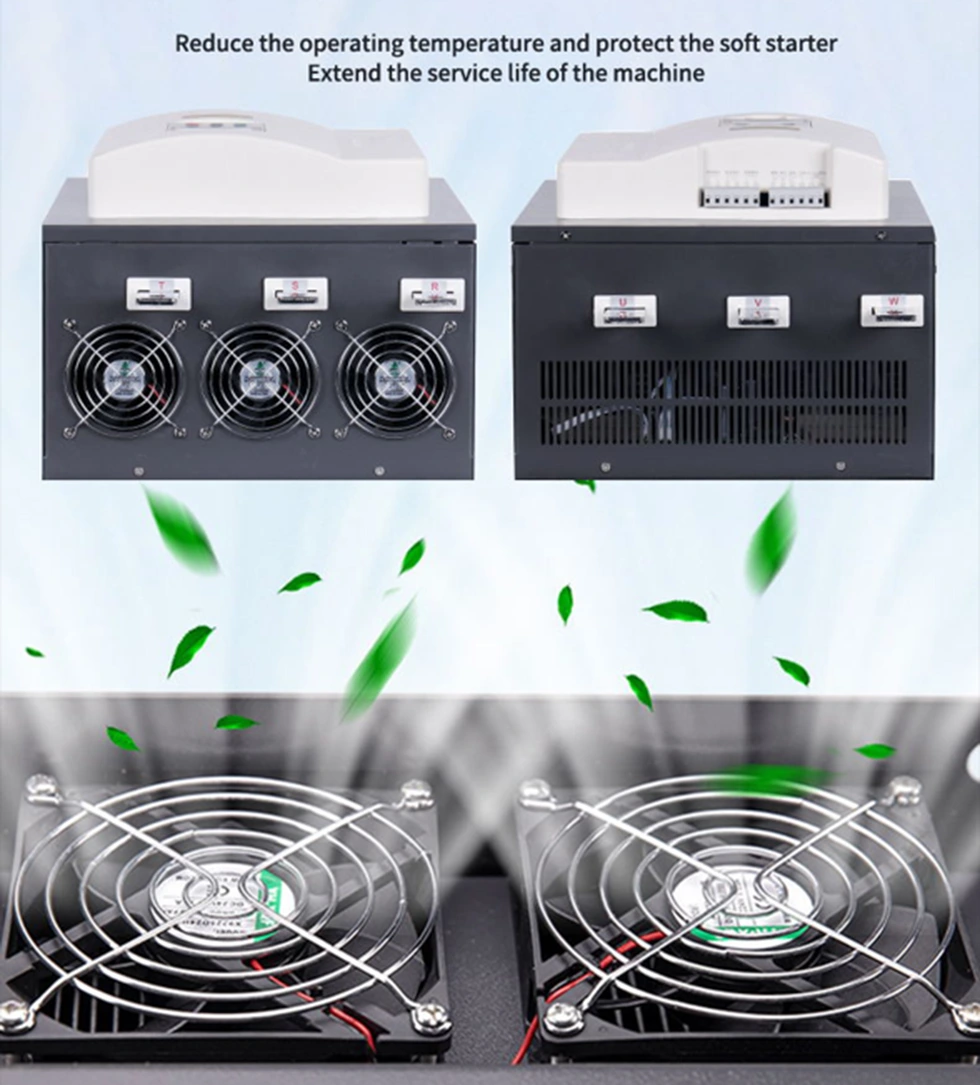

Der weiche Starter erzeugt Wärme während des Betriebs, da der Strom durch den Thyristor verläuft. Wenn die Temperatur des Thyristors zu hoch ist, kann sie beschädigt werden. Daher müssen wir Lüfter installieren, um sie abzukühlen. Die Softstarter der 6200er Serie verwenden alle 24-V-Hochgeschwindigkeits-DC-Lüfter, 360 ° Allround-Wärmedissipation und stärkerer Wind. Es reduziert nicht nur die ungeplante Abschaltung durch Überhitzung, sondern erweitert auch die Lebensdauer des weichen Starters erheblich.

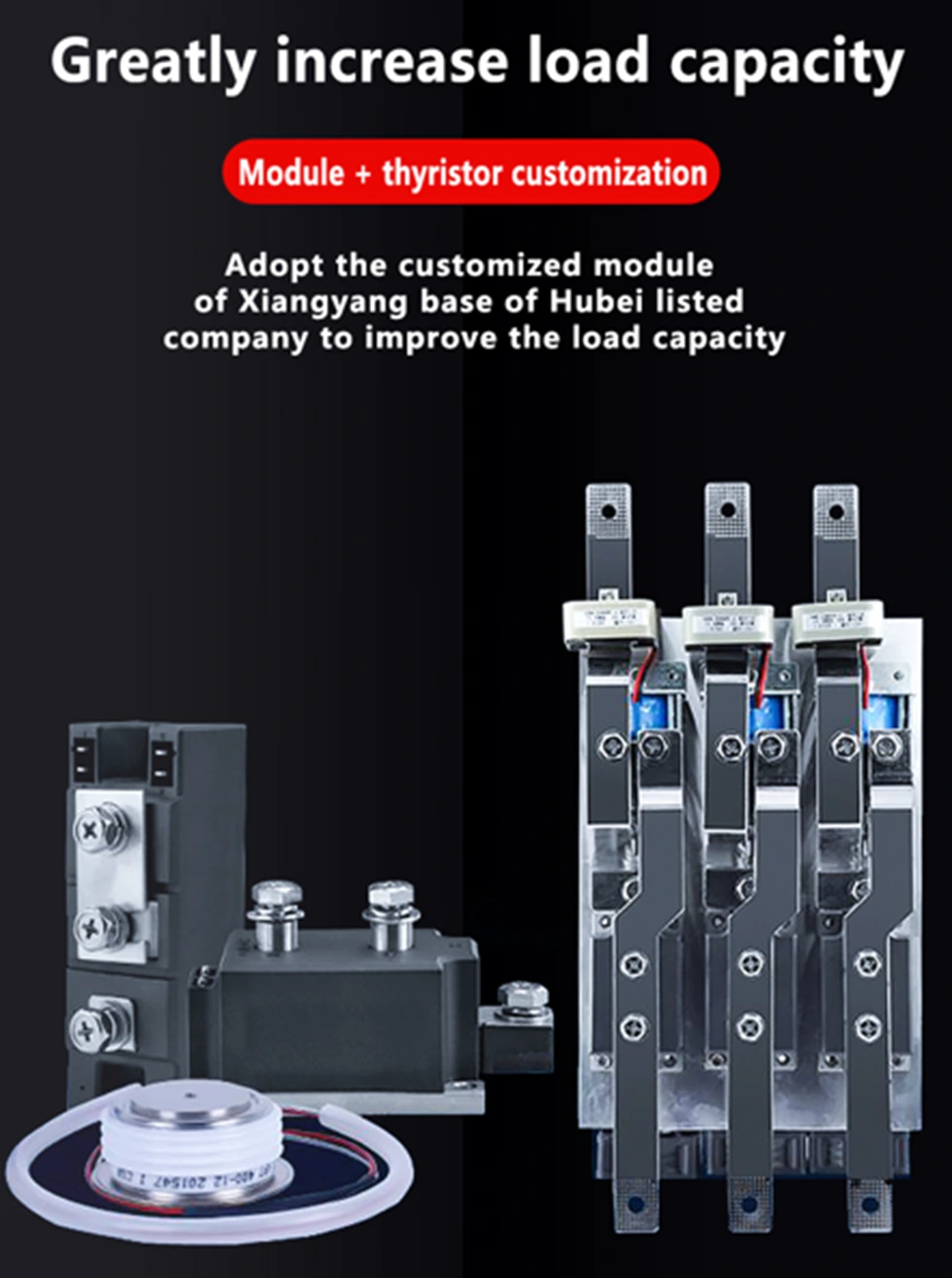

Wir haben eine tiefgreifende Zusammenarbeit mit Hubei Taiji, einem inländischen Unternehmen, und verwenden maßgeschneiderte Module und Thyristoren, die sich von den auf dem Markt gelieferten generischen Modulen unterscheiden, um die Belastungskapazität zu verbessern.

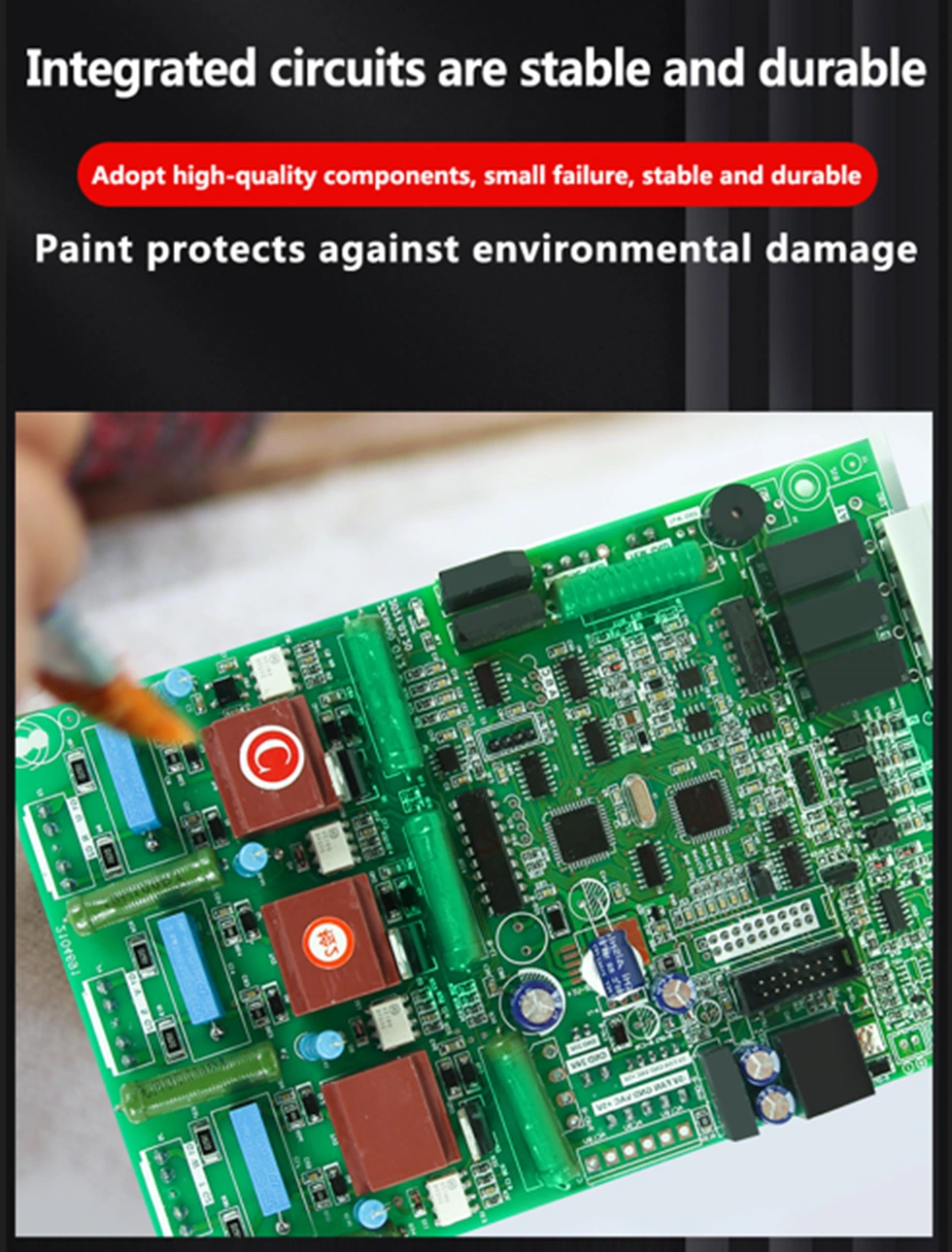

Der Hauptzweck der Pinselfarbe der Softstarter-Leiterplatte (normalerweise drei gegen Paint, isolierende Farbe oder feuchtigkeitssichere Beschichtung) besteht darin, die Stabilität und Lebensdauer der Leiterplatte in einer komplexen Arbeitsumgebung zu schützen, um sicherzustellen, dass die Lebensdauer der Leiterplatte länger ist. Erhöhte Haltbarkeit und Sicherheit.

Weichstarter -Schaltplan.
