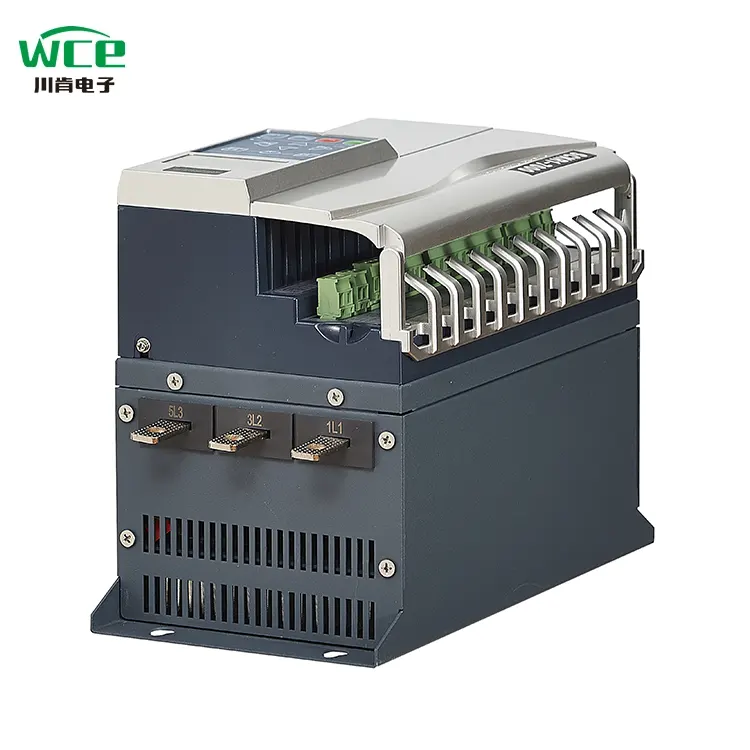

11 kW 15 kW 22 kW 380 V in Bypass -Weichstarter eingebaut

Intelligente Interaktion und bequemer Betrieb: Die Softstarter der 7000er Serie sind mit LCD -Flüssigkeitskristall -Displays ausgestattet, die ein einfaches und intuitives Schnittstellendesign und ein reibungsloses und bequemes Betriebserlebnis bieten. Das System ist mit einer 8sprachigen Anzeigefunktion ausgestattet und unterstützt das Anpassen bestimmter Nationalsprachen, wodurch die Bedürfnisse der Benutzer in verschiedenen Regionen voll erfüllt werden.

Multikommunikations- und Remote-intelligente Kontrolle:Es ist mit der Standard -Kommunikationsfunktion von Modbus 485 ausgestattet und unterstützt maßgeschneiderte Kommunikationsmethoden wie Siemens Profibus -Protokoll und Mobiltelefon -App, wodurch Benutzer effizientes Remote -Debugging und präzise Steuerung erzielen und die räumlichen Einschränkungen brechen.

Hervorragende Leistung und lang anhaltende Haltbarkeit: Ausgestattet mit einem brandneuen Custom DC-Schütz im Vergleich zu gewöhnlichen AC-Schützen wird die Leistung um das dreifache verbessert. Die Wärme wird um das 2,6-fache verringert, die Sicherheit wird um 25%verbessert, die Energiesparseffizienz erreicht 20%und die Lebensdauer übersteigt das 100.000-fache und bietet zuverlässige Garantie für den stabilen Betrieb der Ausrüstung.

Effiziente Wärmeabteilung und stabiler Betrieb:Ausgestattet mit einem 24-V-Hochgeschwindigkeits-DC-Lüfter und einem innovativen, 360 ° Allround-Wärme-Dissipationsdesign bietet es eine starke Windkraft, um sicherzustellen, dass das Gerät während des gesamten Betriebs einen guten Wärmeableitungszustand und eine stabile Leistung beibehält.

Tiefe Zusammenarbeit und Qualitäts -Upgrade: Wir haben eine tiefe Zusammenarbeit mit Hubei Taiji, einem inländischen Unternehmen, erreicht und maßgeschneiderte Module und Thyristoren angenommen, die sich von den gemeinsamen Marktmodulen unterscheiden. Dies verbessert die Belastungskapazität erheblich und bildet eine solide Grundlage für den effizienten Betrieb der Geräte.

Optimiertes Design, Kosteneinsparungen:Es ist nicht erforderlich, externe Bypass -Schütze zu installieren, den Installationsraum effektiv zu sparen, die Kabelkosten zu senken, den Installationsprozess zu vereinfachen und die Installation bequemer und schneller zu gestalten.

Innovative Kontrolle, einfacher Start: Im Vergleich zu herkömmlichen Softstartern wurde ein neues quadratisches Drehmoment -Startkontrollmethode hinzugefügt, das ein größeres Startdrehmoment bietet, einen einfachen und reibungslosen Start erzielt und sich an komplexere Arbeitsbedingungen anpasst.

Echtzeitüberwachung, Sicherheitssicherung:Ausgestattet mit einem PT100 -Eingangsanschluss kann die Motortemperatur in Echtzeit überwachen, den Betriebsstatus des Motors unverzüglich erfassen, die durch abnormalen Temperatur verursachten Fehler effektiv verhindern und den sicheren Betrieb des Motors sicherstellen.

Humanisiertes Design, sorgenfreie Installation: Es werden Plug-and-Pull-Steuerungsanschlussblöcke angewendet, wodurch Installation und Betrieb einfach und bequem gestaltet werden. Ziehen Sie einfach die Terminalblöcke aus, um die Verkabelung zu vervollständigen, und zeichnen Sie sie dann wieder ein, was die Installationseffizienz erheblich verbessert.

Simulationstest, zuverlässige Überprüfung: Es ist mit der Funktionssimulationsfunktion ausgestattet. Selbst wenn der Hauptkreis des Weichstarters nicht mit der Stromversorgungsspannung angeschlossen ist, kann er den Start-, Laufen- und Stoppenprozess des Motors simulieren, um schnell zu bestätigen, ob der Arbeitszustand der eigenen Komponenten des Softstarters normal ist.

Notunterstützung und kontinuierlicher Betrieb: Eine Notfallfunktion wurde hinzugefügt. Selbst im Falle eines plötzlichen Zusammenbruchs einer Phase des Thyristors kann der Softstarter den normalen Betrieb aufrechterhalten, um den kontinuierlichen Betrieb der Schlüsselausrüstung zu gewährleisten und das Abschaltungsrisiko zu verringern.

Produktparameter (Spezifikation)

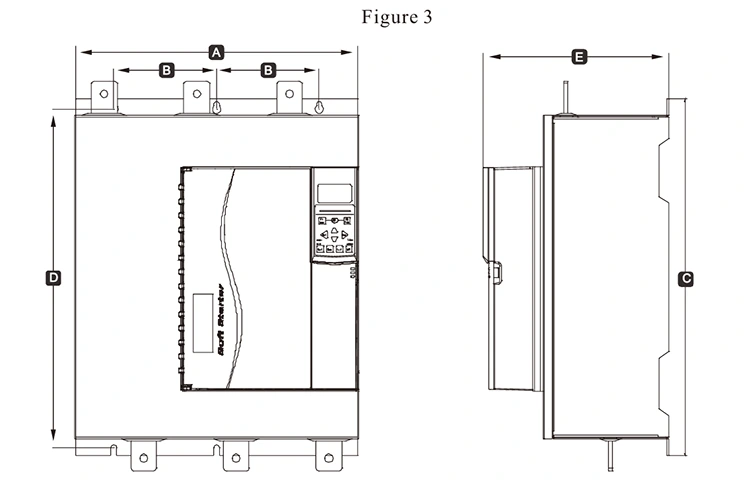

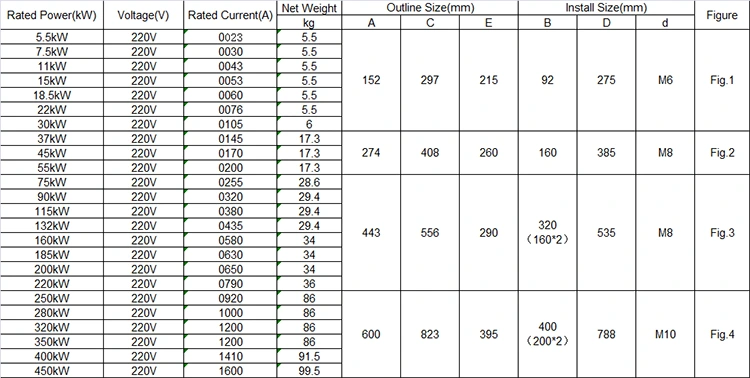

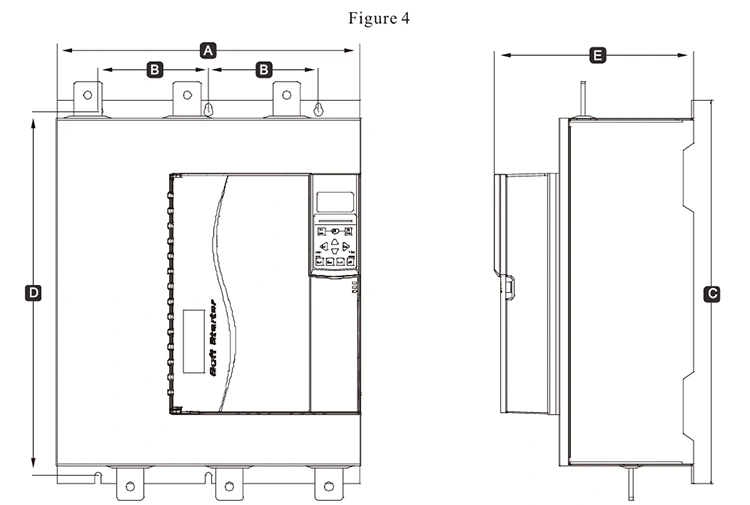

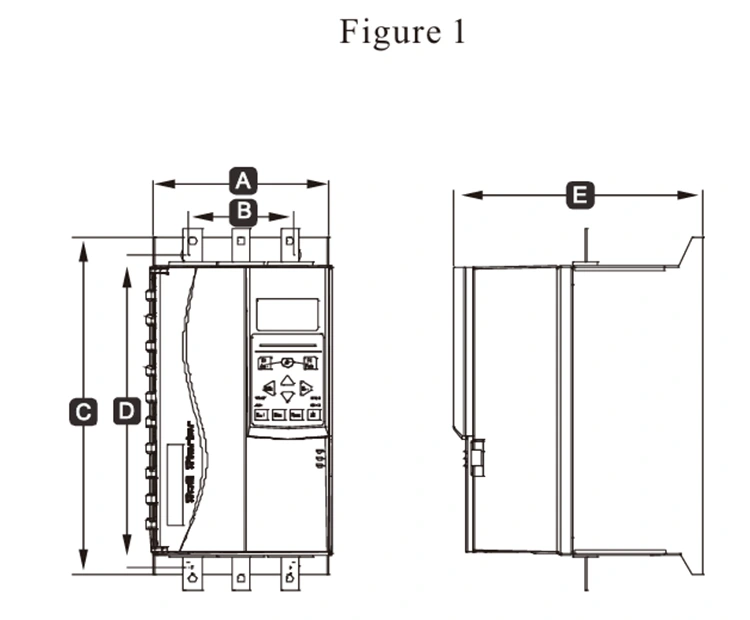

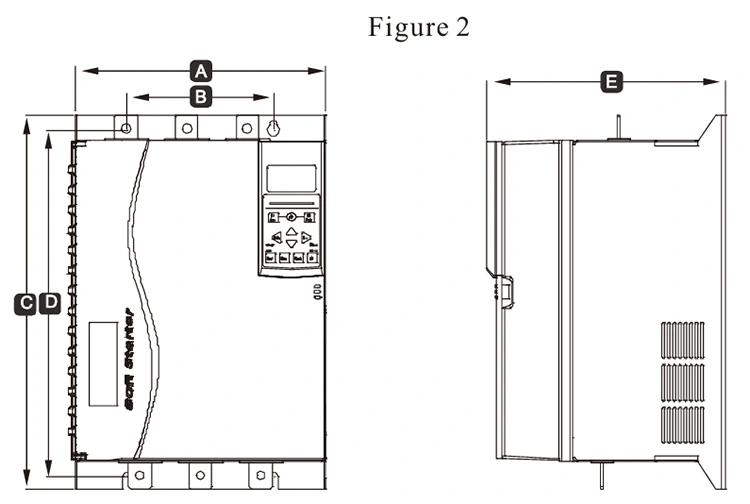

Größe, Gewicht und Strom von 220 V

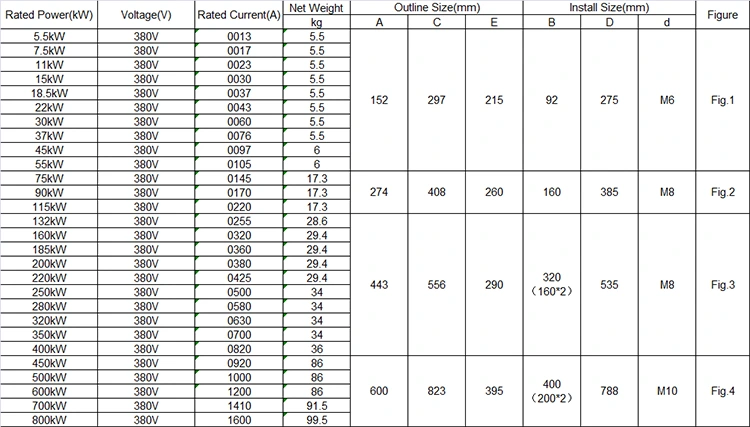

Größe, Gewicht und Strom von 380 V

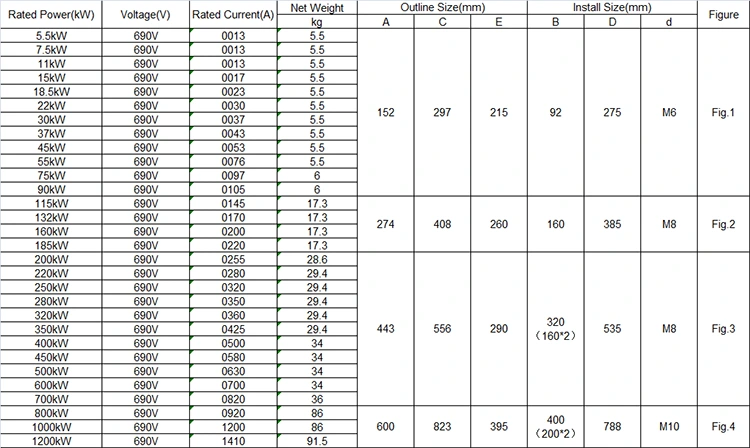

Größe, Gewicht und Strom von 690 V

Produktfunktion

1. Kommunikationsfunktion

Kommt mit Modbus RTU -Kommunikation, Profibus und Profinet Communication können durch Hinzufügen von Expansionskarten hinzugefügt werden.

2 kann externe Tastatur +4 Zeilen LCD -Bildschirm sein

Die Tastatur kann schnell eingefügt und entfernt werden, um den Anforderungen des Fernbedieners zu erfüllen.

3, umfassendere Motorschutzfunktion

Überspannungsschutz, Unterspannungsschutz, Überstromschutz, Überlastschutz, Unterlastschutz, Phasenverlustschutz, Bypass-Fehler, Thyristorfehler, Drei-Phasen-Strömung, Überhitzungsschutz usw.

4, Spannungsbereich mit breitem Stromversorgungsspannung

Erfüllen Sie die Hauptleistung der Stromversorgungsspannung von 220-690V Allgemeinzweck.

5. Steckbare Terminals

Ein Satz von Kommunikationsanschlüssen, fünf Gruppen digitaler Eingangsanschlüsse, ein Satz analoger Ausgang, drei Sätze programmierbarer Relais, motorische Thermistorterminals und PT100 -Temperaturklemmen.

◆ Drei-Phasen-Stromversorgung: AC220V, AC380V, AC690V ± 10%

◆ Bewertungsstrom: 13A-1600A,

◆ Anwendbarer Motor: Allgemeiner Eichhörnchen -Käfig -Wechselstrom -Asynchronmotor

◆ Startmodus: Spannungsrampe, Stromrampe, Drehmoment

◆ Parkmodus: Softstopp, kostenloser Stopp ， Bremsstopp, adaptiver Stopp.

◆ Logikeingang: Impedanz 1,8 kΩ, Leistung +24 V

◆ Startfrequenz: Es wird empfohlen, nicht mehr als 10 Mal pro Stunde zu beginnen

◆ Schutzstufe: IP20

◆ Kühlmodus: Luftkühlung

◆ Installationsmodus: Wandhänge

◆ Umgebungsbedingungen: Die Höhe überschreitet 2000 Meter, die Kapazität sollte entsprechend reduziert werden und die Umgebungstemperatur zwischen -10 und +40 ° C liegt

Die entsprechende Luftfeuchtigkeit überschreitet 95%(20 ℃ ± 5 ℃), kein brennbares, explosives, ätzendes Gas, kein leitender Staub, Inneninstallation, gute Belüftung, Vibration von weniger als 0,5 g

Produktanwendung

Produkte können in Metallurgie- und Chemikalienindustrie, Kompressoren, Kranen und Anlässen der Stadttechnik verwendet werden.

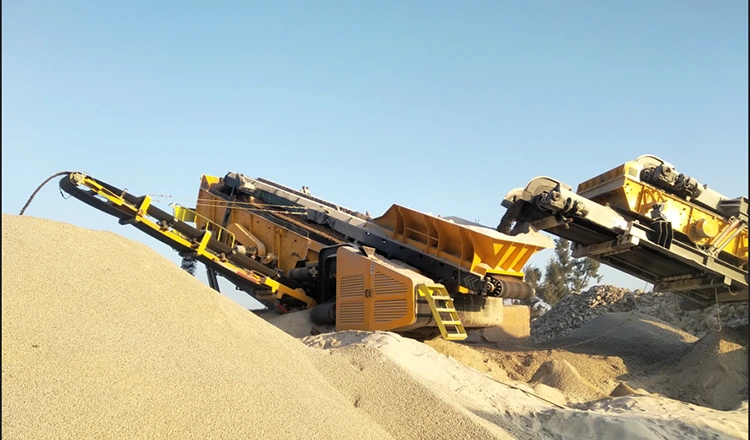

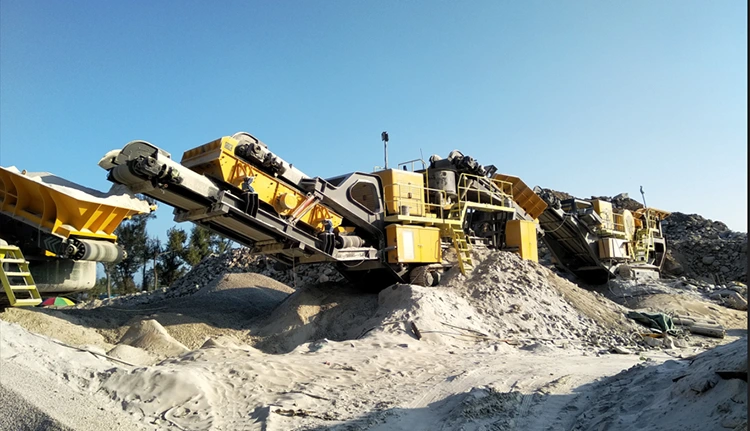

Brecher, Sortieren von Steinen verschiedener Größen.

Online -Soft -Starter ist in der Brecherindustrie weit verbreitet. Er kann in Impact Crusher, Kieferbrecher, Kegelbrecher, Hammer Crusher usw. verwendet werden. Kann für Hochleistungswirt verwendet werden, den Startstrom reduzieren, die mechanischen Auswirkungen reduzieren. Der Softstarter kann die Ausgangsleistung des Motors automatisch entsprechend der tatsächlichen Last des Brechers einstellen. Wenn sich der Brecher in keiner Last oder in Lichtladungsbetrieb befindet, reduziert der Weichstarter die Spannung und den Strom des Motors, so dass der Motor mit einer geringeren Leistung läuft, um den Zweck der Energieeinsparung zu erreichen. Laut Statistiken kann nach der Verwendung des Softstarters der Energieverbrauch des Brechers um etwa 10%-30%reduziert werden.

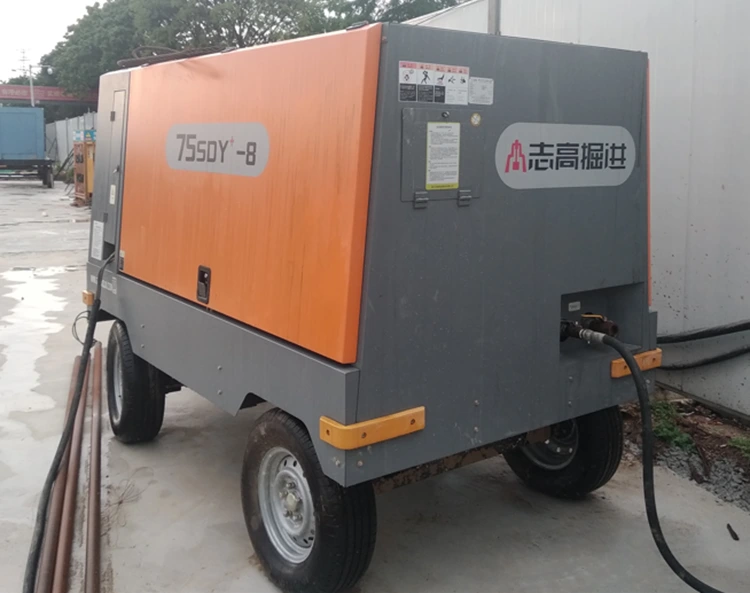

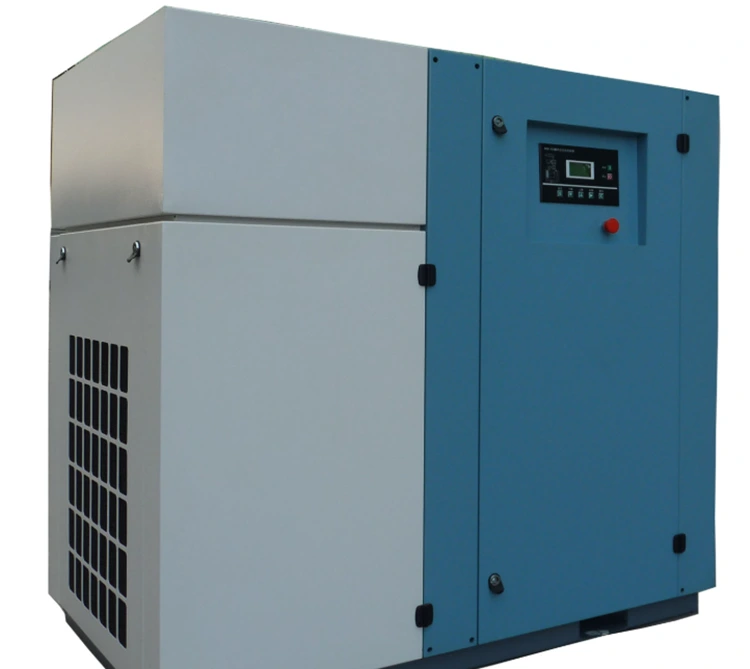

Luftkompressor

Luftkompressor -Softstarter ist ein spezieller Weichstarter, der auf verschiedene Luftkompressoren zugeschnitten ist. Durch die Installation eines Weichstarters am Luftkompressor kann der Luftversorgungsdruck stabil werden, und durch den Druckregler kann der Luftkompressor unter dem festgelegten Druckwert weiter funktionieren, der Druck stabil und zuverlässig und der Druck kann jederzeit eine schrittweise Einstellung und einstellbar sein. Der Motor zur Erzielung von Softstarts, dem Lebens- und Wartungszyklus des Kompressorlebens wird stark erweitert. Das Abgasvolumen des Luftkompressors wird durch die Luftkompressorgeschwindigkeit gesteuert, die Luftventilplatte im Zylinder wird nicht mehr wiederholt geöffnet und geschlossen, und die Arbeitsbedingungen wie der Ventilsitz und die Feder werden erheblich verbessert, wodurch der scharfe Fluss und die Auswirkung von hoher Temperatur und Hochdruckgas vermieden werden und die Wartungsarbeiten reduziert werden.

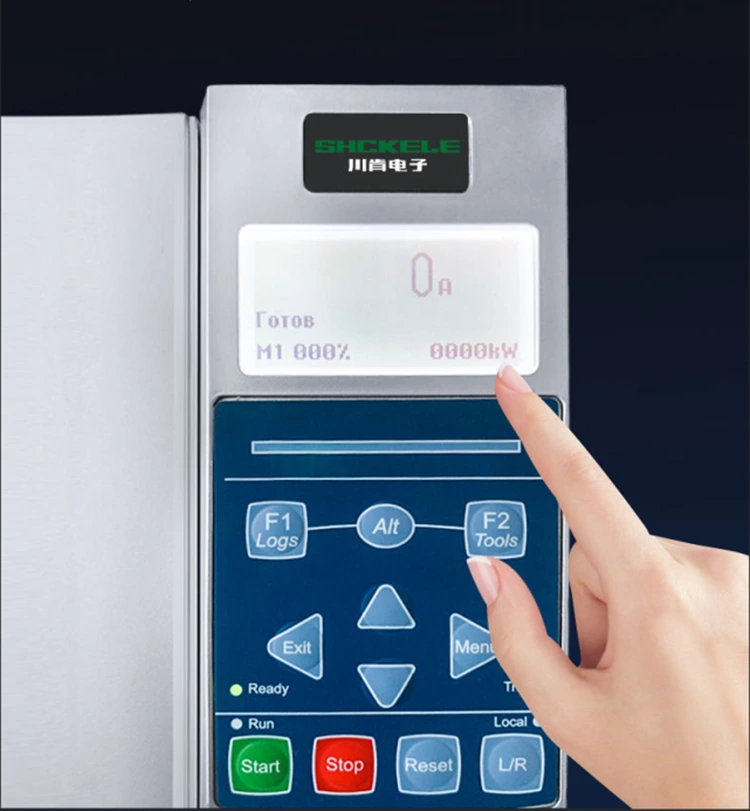

Hochdefinitions-LCD-Vierzeilungs-Display, einfach zu bedienen. Es wird mit mehreren nationaler Sprachausstellungen geliefert und kann bei Bedarf angepasst werden. Die Tastatur ist steckbar und leicht zu bewegen.

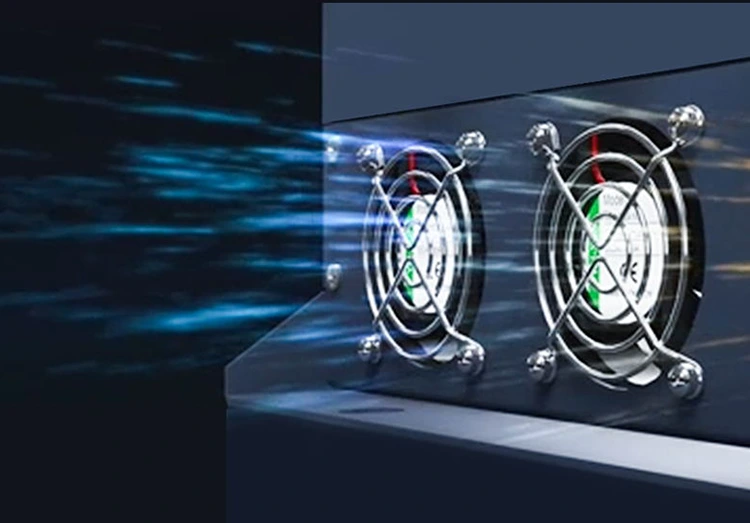

Der Thyristor mit einem internen Bypass -Softstarter funktioniert nur während des Starts und wechselt während des Betriebs zum Schütze, sodass er weniger Wärme erzeugt. Wir haben jedoch immer noch einen Lüfter installiert, um den Schütze zu kühlen. Installieren Sie einen Lüfter, um ihn abzukühlen. Alle Softstarter von 75 kW und über 7000 Serien sind mit 24-V-Hochgeschwindigkeits-DC-Ventilatoren ausgestattet und bieten 360 ° Allround-Wärmeissipation und stärkere Windkraft. Es reduziert nicht nur unerwartete Abschaltungen, die durch Überhitzung verursacht werden, sondern erweitert auch die Lebensdauer des weichen Starters erheblich.

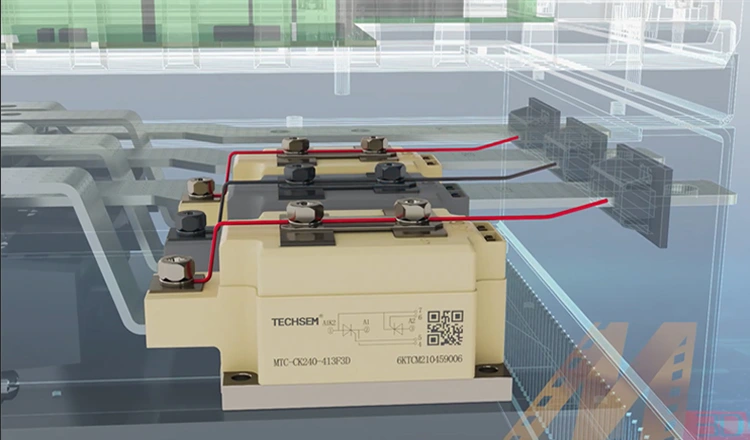

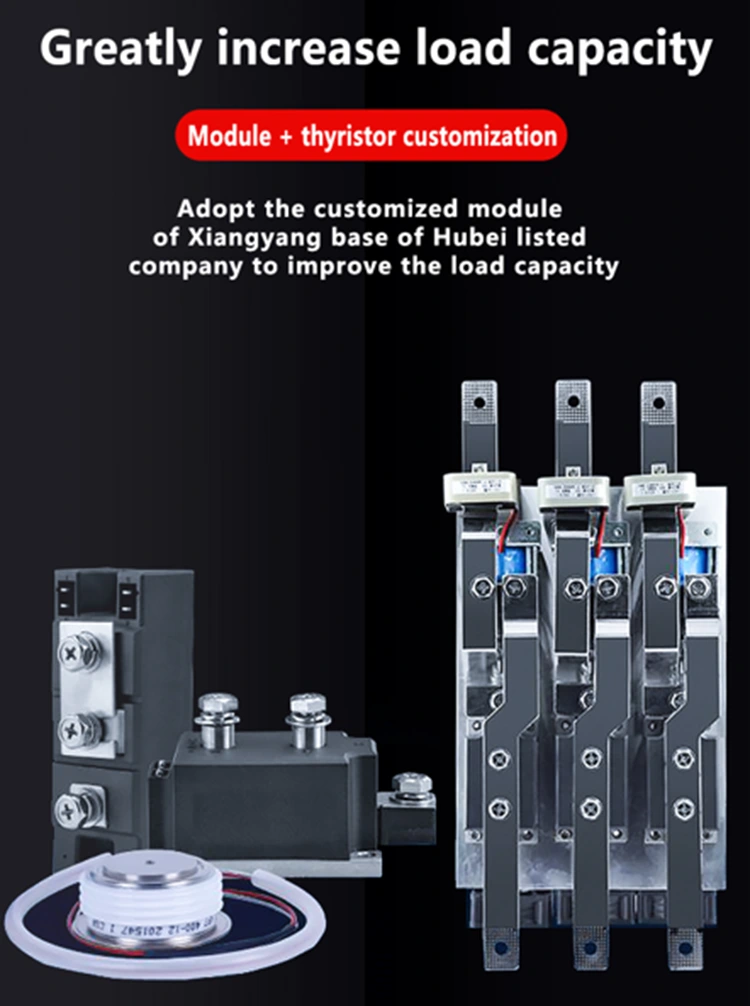

Wir haben eine tiefgreifende Zusammenarbeit mit Hubei Taiji, einem inländischen Unternehmen, und verwenden maßgeschneiderte Module und Thyristoren, die sich von den auf dem Markt gelieferten generischen Modulen unterscheiden, um die Ladekapazität zu verbessern. Unsere DC -Schütze sind ebenfalls speziell angepasst und verfügen über Silberkontakte. Die Kontaktoberfläche der Kontakte ist größer und kann fast 100.000 Engagementzeiten erreichen, was die Lebensdauer erheblich erhöht.

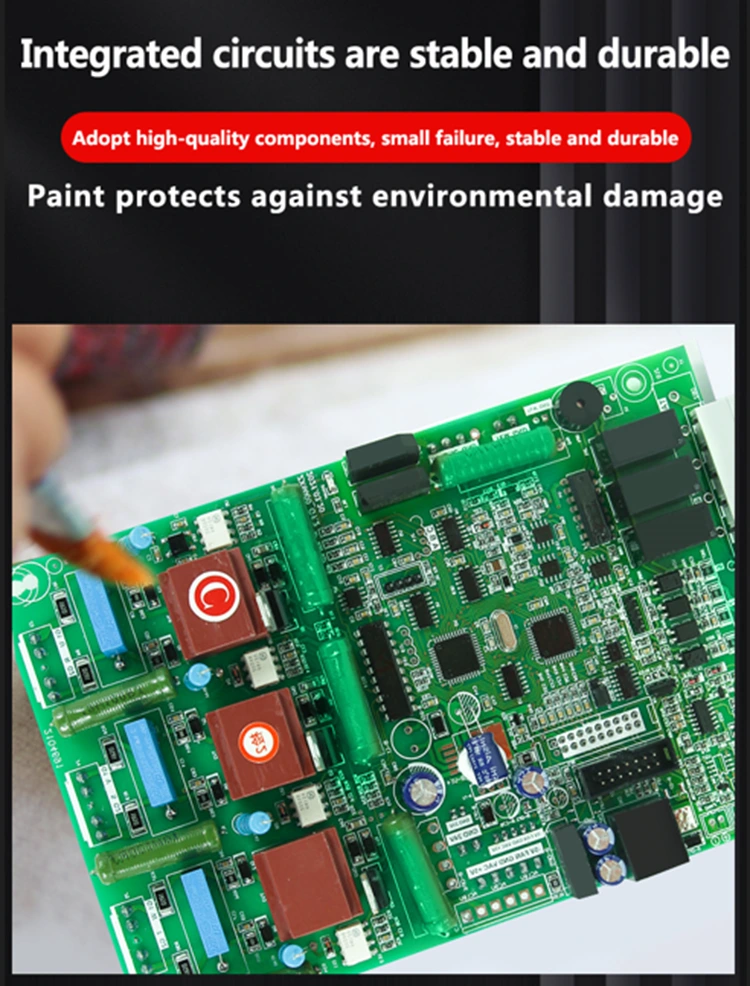

Der Hauptzweck der Pinselfarbe der Softstarter-Leiterplatte (normalerweise drei gegen Paint, isolierende Farbe oder feuchtigkeitsdichte Beschichtung) besteht darin, die Stabilität und Lebensdauer der Leiterplatte in einer komplexen Arbeitsumgebung zu schützen, um sicherzustellen, dass die Lebensdauer der Leiterplatte länger ist. Erhöhte Haltbarkeit und Sicherheit.

Die einzigartige Notfallbetriebsfunktion. Herkömmliche weiche Starter können nicht funktionieren, wenn eine Phase des Thyristors beschädigt ist. Die Notfallbetriebsfunktion der 7000er -Serie ermöglicht es dem Softstarter, noch in einem Notfall zu arbeiten, wenn eine Phase des Thyristors abgebaut wird, wodurch die durch Maschinenschäden und das Abschalten der Benutzer verursachten wirtschaftlichen Verluste verringert werden.

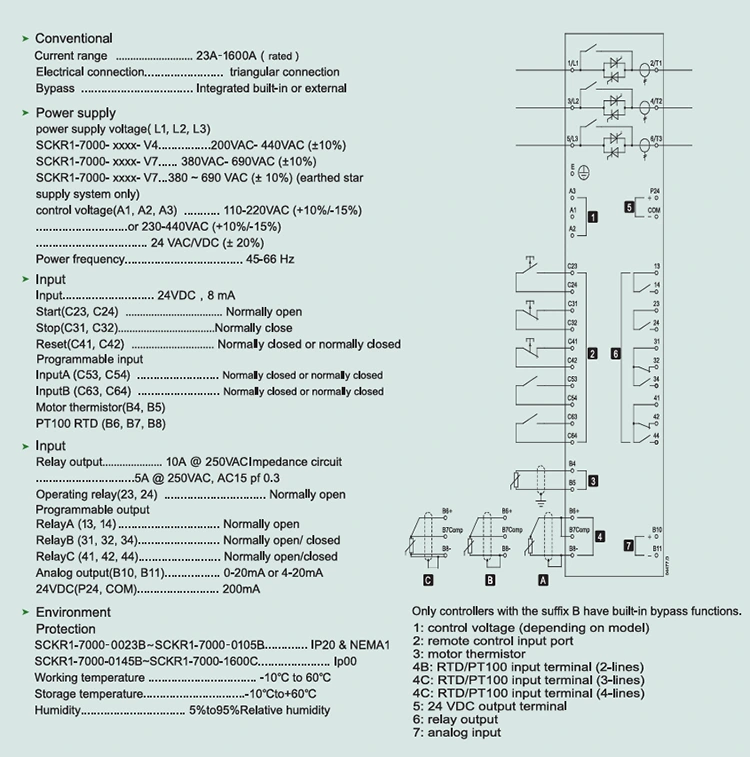

Weichstarter -Schaltplan.
